Controler centrala REGLER RC 32v2 PID, comanda pompa IC si ventilator, optional termostat de ambient si senzor gaze arse

Descriere

Controlerul cu microprocesor REGLER RC-32v2 PID este o soluție avansată de automatizare destinată cazanelor pe combustibil solid (lemn, cărbuni, brichete). Acest dispozitiv preia controlul complet asupra ventilatorului suflantă și al pompei de încălzire centrală (IC). Grație algoritmului inteligent PID, sistemul previne inerția termică, stabilizează temperatura și reduce semnificativ consumul de combustibil.

Funcționalitate și principiu de operare

Sistemul optimizează procesul de ardere și distribuția agentului termic prin ajustări dinamice și continue:

• Modulare PID a ventilatorului: Algoritmul reduce treptat și precis puterea suflantei pe măsură ce temperatura apei din cazan se apropie de pragul setat de dumneavoastră. Aceasta previne supraîncălzirea (inerția termică) și optimizează arderea.

• Managementul pompei IC: Pompa de circulație pornește automat atunci când temperatura apei depășește valoarea configurată și se oprește la scăderea acesteia, eliminând riscul de a răci caloriferele.

• Integrare termostat de cameră (opțional): Permite conectarea unui termostat ambiental care va opri pompa de încălzire la atingerea confortului termic dorit în locuință. Circulația este reluată imediat ce temperatura camerei scade sub nivelul setat.

• Control prin senzor de gaze de evacuare (opțional): Prin adăugarea acestui senzor, automatizarea adaptează turația ventilatorului și în funcție de temperatura fumului eliminat pe coș, blocând astfel pierderile majore de energie.

• Modul de menținere (insuflări periodice): Odată atinsă temperatura țintă, aparatul activează scurt ventilatorul la intervale regulate pentru a evacua gazele acumulate în focar și a menține jarul activ.

Funcții de protecție

Pentru a garanta exploatarea în siguranță absolută a instalației termice, dispozitivul este dotat cu mecanisme hardware și software stricte:

• Descărcare de siguranță (software): Dacă temperatura apei atinge un prag critic de alarmă (reglabil între 60-90°C), automatizarea pornește forțat pompa IC pentru a descărca excesul de căldură în calorifere, ignorând complet comanda de oprire venită de la termostatul de cameră.

• Protector termic STB hardware (92°C): Controlerul este echipat cu senzor termic (termostat STB) care are rolul de a decupla ventilatorul centralei dacă centrala intră în supraîncălzire. Protecția termică se declanșează la 92°C.

• Sistem de alarmă: Dispozitivul emite avertizări sonore și vizuale în cazul atingerii temperaturilor critice sau al epuizării combustibilului.

• Funcția anti-îngheț: Pornește automat pompa de circulație dacă temperatura apei scade sub 5°C, prevenind spargerea conductelor.

• Funcția anti-stop: Previne blocarea mecanică a rotorului pompei în afara sezonului de încălzire (vara), activând-o preventiv timp de 1 minut la fiecare 7 zile.

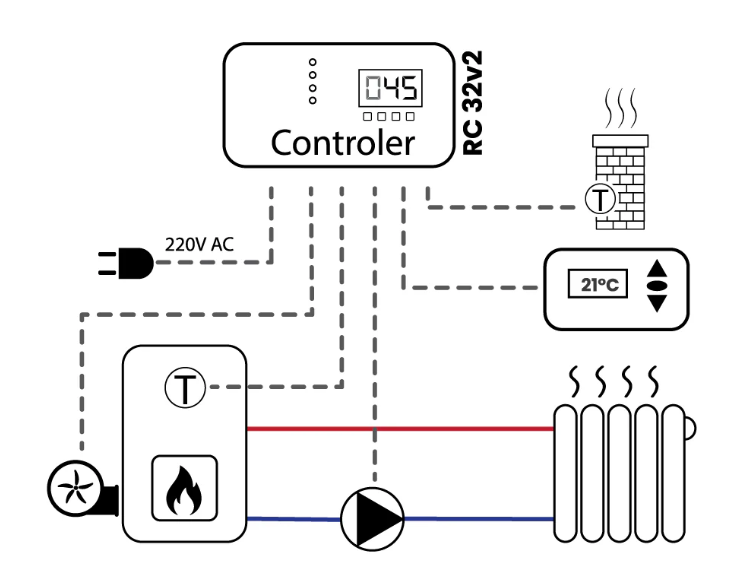

Schema de montaj:

Specificații tehnice

Parametru tehnic	Valoare / Detalii specifice
Alimentare electrică	230V / 50Hz
Sarcină maximă ieșire ventilator	220W
Sarcină maximă ieșire pompă IC	220W
Interval setare temperatură	35°C - 80°C
Interval măsurare temperatură	0°C - 99°C
Prag activare alarmă supraîncălzire	90°C
Temperatură maximă suportată senzori	100°C (senzor apă) / 400°C (senzor gaze arse)

Întrebări și răspunsuri (Q&A)

Cum mă ajută senzorul de gaze de evacuare la acest model?

Prin conectarea acestui senzor opțional, automatizarea "vede" cât de fierbinte este fumul care iese pe coș. Dacă acesta este prea cald, înseamnă că centrala pierde energie prețioasă. Algoritmul PID va reduce automat turația ventilatorului pentru a încetini arderea, forțând păstrarea căldurii în interiorul schimbătorului și reducând consumul de lemne.

Ce se întâmplă dacă se ia curentul în timp ce centrala funcționează?

Controlerul RC-32v2 PID este echipat cu memorie non-volatilă. Aceasta memorează în timp real toate setările configurate. Imediat ce alimentarea electrică revine, dispozitivul își va relua programul de funcționare exact de unde a rămas, fără a fi nevoie de o reprogramare.

Poate pompa să funcționeze dacă în cameră este deja cald și termostatul a oprit-o?

Da, dar doar în situații de urgență. În mod normal, termostatul oprește pompa când în casă este cald. Totuși, dacă centrala atinge o temperatură critică de siguranță (pragul de alarmă), automatizarea va porni obligatoriu pompa pentru a disipa căldura în calorifere și a preveni fierberea apei, ignorând termostatul.

Notă tehnică importantă

• Instalare electrică: Deoarece echipamentul operează la 230V, instalarea fizică și realizarea legăturilor electrice trebuie efectuate exclusiv de către personal tehnic calificat.
