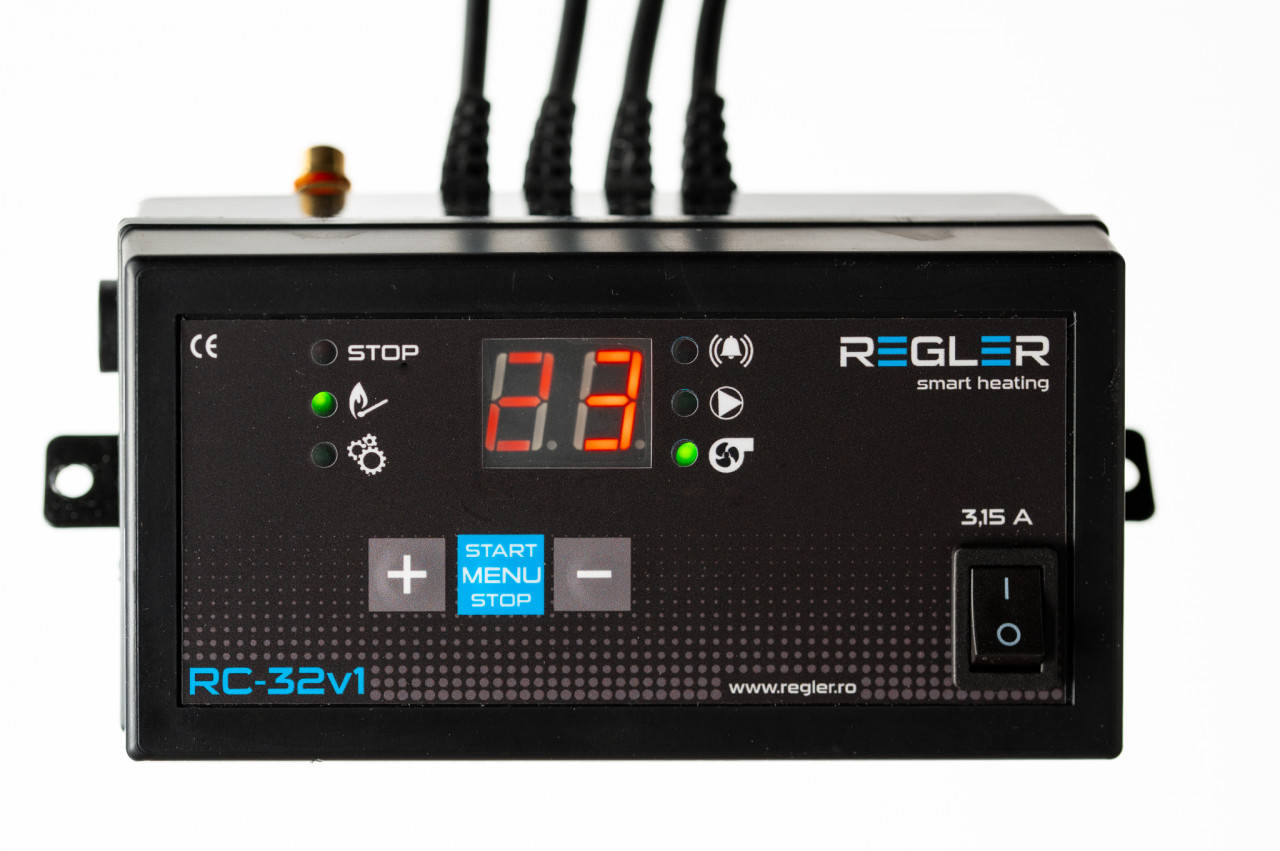

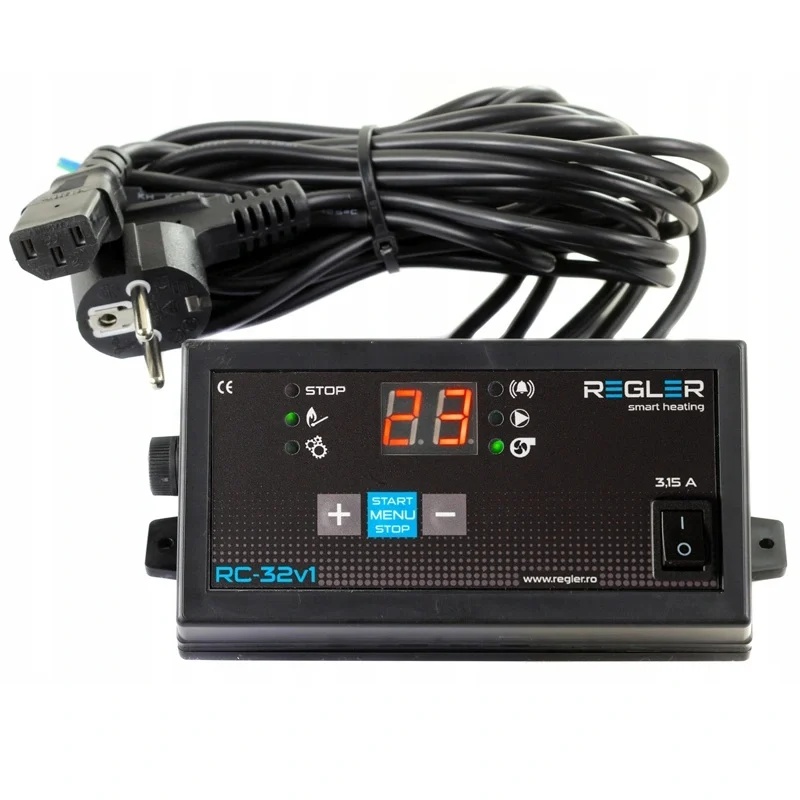

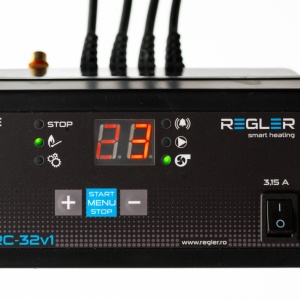

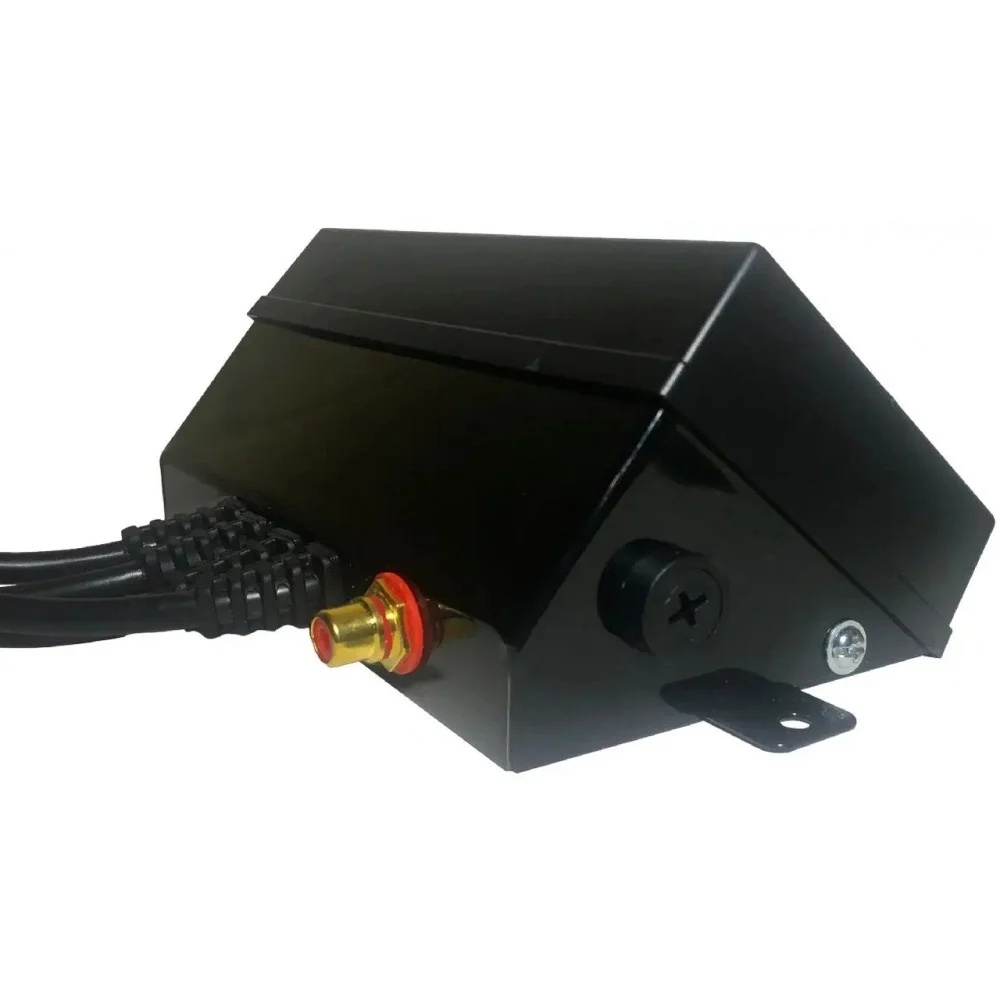

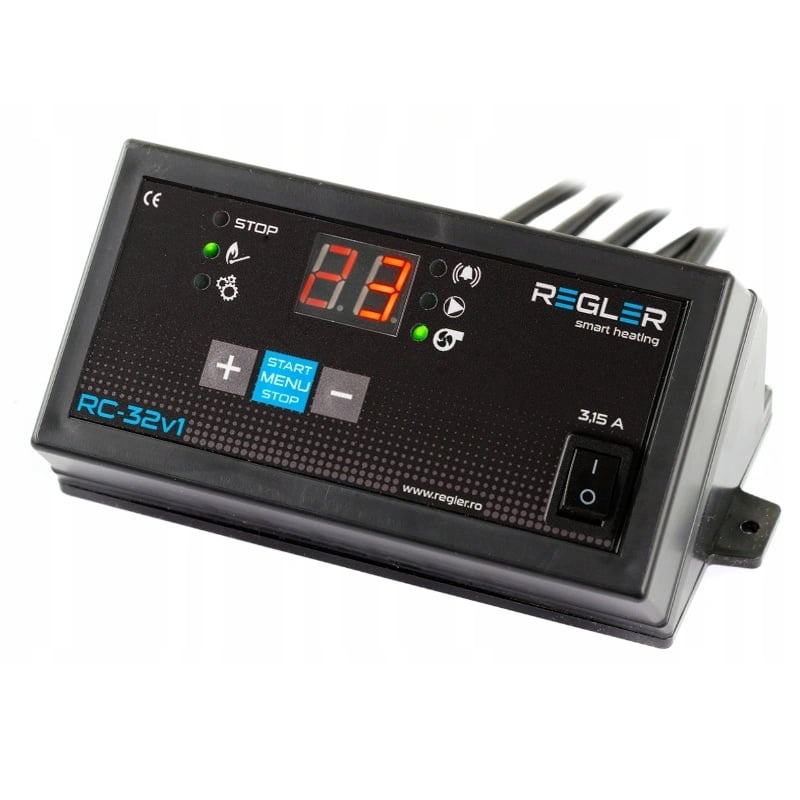

Controler centrala REGLER RC 32v1 PID, comanda pompa IC si ventilator, optional termostat de ambient sau senzor gaze arse

Descriere

Controlerul cu microprocesor REGLER RC-32v1 PID este o automatizare avansată destinată cazanelor pe combustibil solid (lemn, cărbuni, brichete) pentru a gestiona simultan pompa de încălzire centrală (IC) și ventilatorul suflantă. Prin integrarea algoritmului de modulare PID, dispozitivul elimină fluctuațiile de temperatură și inerția termică, asigurând o ardere precisă care reduce semnificativ consumul de combustibil. Sistemul rezolvă problema supraîncălzirii și permite optimizarea termică supremă prin suportul opțional pentru un termostat de cameră sau un senzor de gaze arse.

Funcționalitate și principiu de operare

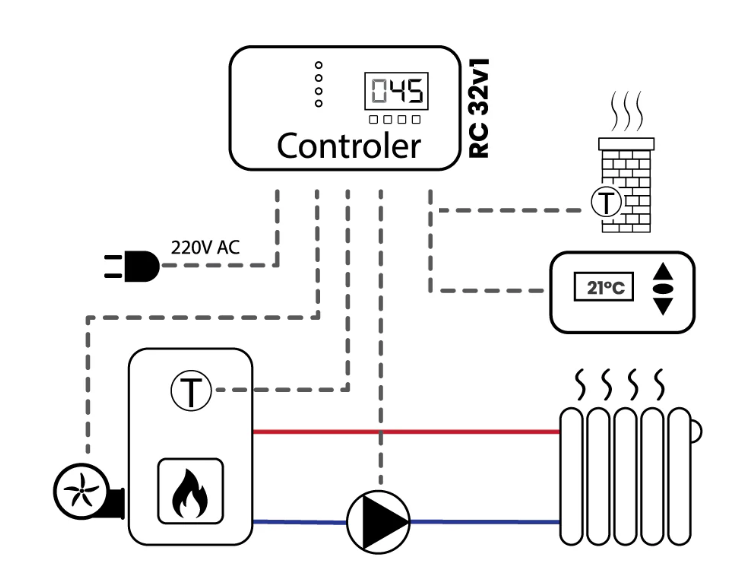

Sistemul automatizează procesul de ardere prin ajustări dinamice și gestionează distribuția agentului termic, asigurând o interacțiune perfectă între elementele instalației:

• Modularea automată PID a ventilatorului: Algoritmul reduce treptat și continuu puterea ventilatorului pe măsură ce temperatura apei se apropie de pragul setat. Acest proces elimină fluctuațiile bruște, previne fierberea și optimizează perfect consumul de lemne.

• Controlul pompei de încălzire (IC): Pompa de circulație pornește automat atunci când temperatura cazanului depășește valoarea configurată, transferând eficient căldura în calorifere.

• Integrare termostat de ambient (opțional): Permite conectarea unui termostat de cameră. Pompa IC se va opri când locuința atinge temperatura dorită și va reporni la cerere, strict condiționat de existența apei calde în cazan.

• Optimizare prin senzor de gaze arse (opțional): Prin adăugarea unui senzor PT1000 pe evacuare, algoritmul PID modulează puterea ventilatorului și în funcție de temperatura fumului, blocând risipa de energie prin coșul de fum.

• Modul de menținere a jarului: Odată atinsă temperatura țintă, controlerul execută insuflări periodice scurte pentru a evacua gazele acumulate și a menține focul viu, gata pentru un nou ciclu de încălzire.

Funcții de siguranță

Modelul RC-32v1 PID este echipat cu un pachet complet de protecții pe mai multe niveluri pentru a garanta exploatarea instalației în condiții de siguranță absolută:

• Descărcare de siguranță software (80°C): Dacă apa atinge 80°C, automatizarea pornește forțat pompa IC pentru a descărca excesul de căldură în calorifere. Această funcție are prioritate totală și ignoră comanda de oprire primită de la termostatul de cameră.

• Sistem de alarmă (90°C): La atingerea acestui prag termic periculos, dispozitivul activează imediat o alertă acustică sonoră și un indicator vizual (LED) pentru a avertiza utilizatorul.

• Protector termic STB hardware (92°C): Controlerul este echipat cu senzor termic (termostat STB) care are rolul de a decupla ventilatorul centralei dacă centrala intră în supraîncălzire. Protecția termică se declanșează la 92°C.

• Funcția anti-îngheț: Monitorizează apa din cazan. Dacă temperatura scade sub 5°C, pompa de recirculare pornește automat pentru a preveni spargerea conductelor.

• Funcția anti-stop: Pentru a preveni griparea mecanică a rotorului pompei în afara sezonului de încălzire, controlerul o activează preventiv timp de 1 minut la fiecare 7 zile.

Specificații tehnice

Întrebări și răspunsuri

Ce avantaj major aduce algoritmul PID față de un controler clasic?

Controlerele standard opresc ventilatorul brusc când se atinge temperatura setată, însă focul are inerție termică, iar apa continuă să se încălzească periculos. Algoritmul PID rezolvă această problemă încetinind treptat turația ventilatorului pe măsură ce se apropie de temperatura țintă. Focul se domolește la timp, temperatura apei rămâne perfect stabilă, iar consumul de lemne scade drastic.

Ce se întâmplă dacă termostatul de cameră a oprit căldura, dar cazanul se încinge la 80°C?

Siguranța instalației hidraulice primează în fața confortului ambiental. Prin funcția de „Descărcare de siguranță”, controlerul detectează pragul de 80°C, ignoră comanda de oprire a termostatului de cameră și pornește forțat pompa IC. Excesul de căldură este aruncat în calorifere, prevenind astfel fierberea apei și declanșarea protecției hardware de 92°C.

Notă tehnică importantă

• Instalare electrică: Deoarece automatizarea gestionează echipamente cu o putere combinată de peste 400W la 230V, instalarea, cablarea și configurarea parametrilor de funcționare trebuie realizate exclusiv de către personal tehnic autorizat.
