Automatizare centrala REGLER RC 38v2, comanda o pompa si un ventilator, optional senzor gaze arse

Descriere

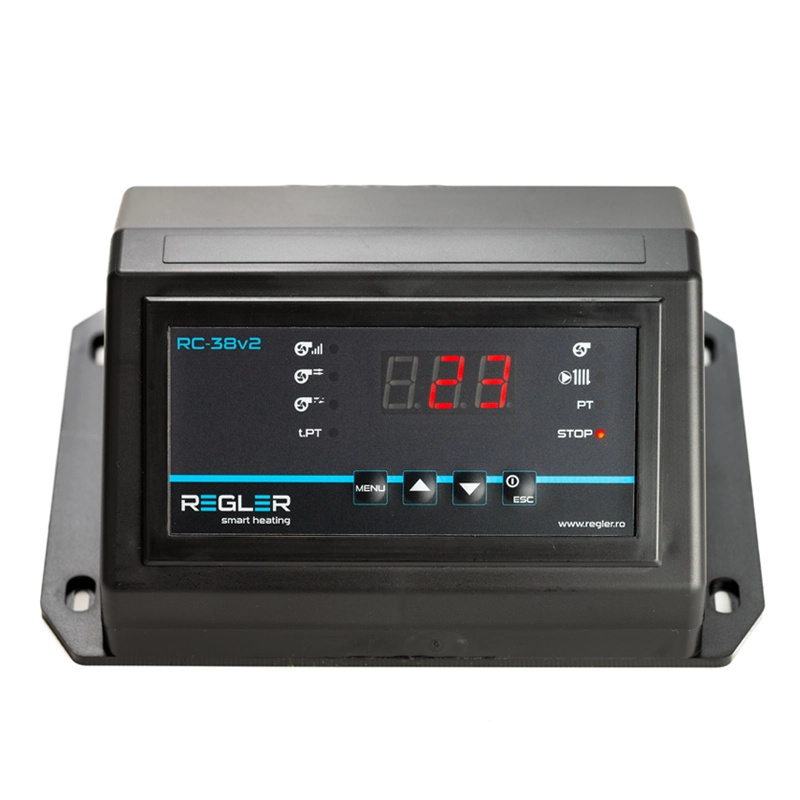

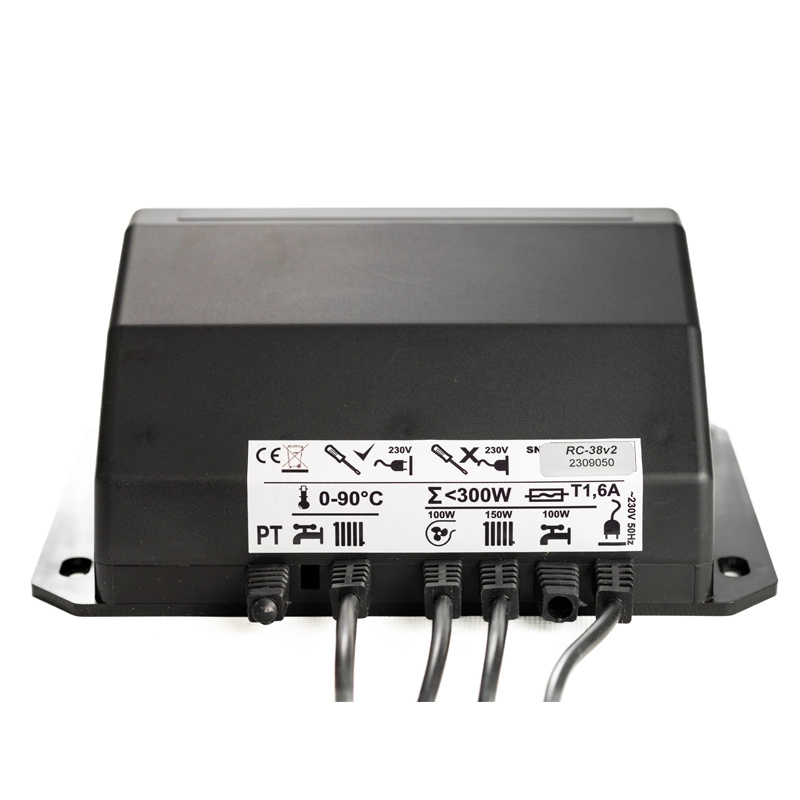

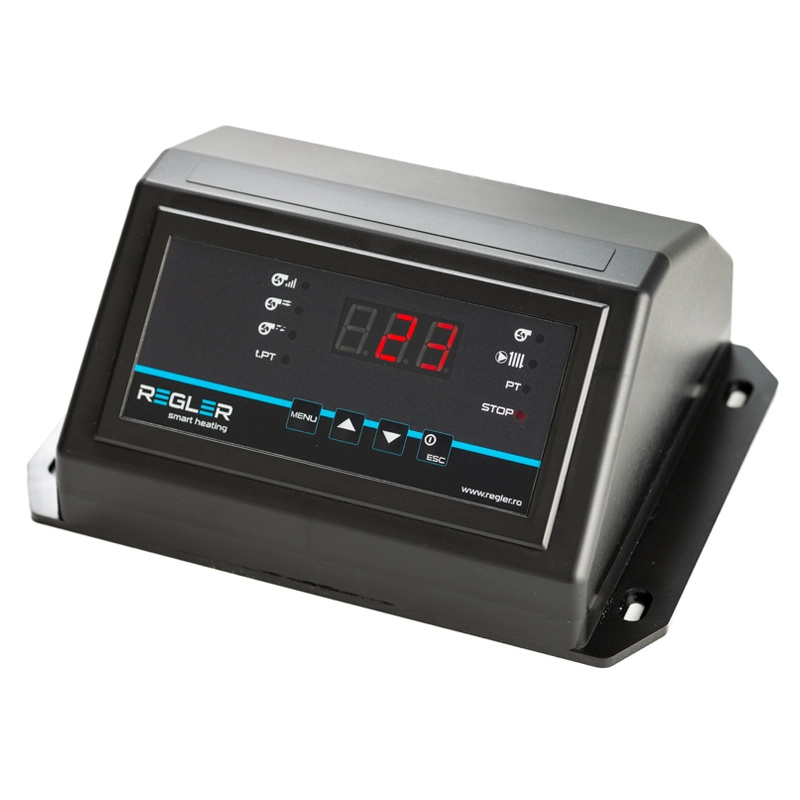

Controlerul cu microprocesor REGLER RC-38v2 este o automatizare avansată destinată gestionării cazanelor pe combustibil solid, proiectată pentru a comanda direct pompa de încălzire centrală (IC) și ventilatorul insuflant. Prin optimizarea tirajului forțat și integrarea opțională a unui senzor pentru gaze arse, acest dispozitiv rezolvă problema pierderilor de căldură prin coșul de fum și previne formarea gudronului. Astfel, maximizează randamentul termic al centralelor clasice sau cu gazeificare și reduce semnificativ consumul de lemne, cărbune sau cocs.

Funcționalitate și principiu de operare

Sistemul gestionează arderea și transferul termic folosind algoritmi adaptați la parametrii cazanului, stabilizând temperatura prin controlul precis al perifericelor:

• Controlul pompei de circuit (IC): Gestionează circulația agentului termic către calorifere. Pompa este pornită și oprită la pragurile de temperatură definite de utilizator, asigurând o distribuție optimă a căldurii în rețea.

• Modularea inteligentă a suflantei: Turația ventilatorului este adaptată automat și continuu în raport cu temperatura apei din centrală. Acest algoritm garantează o ardere stabilă, eliminând fluctuațiile bruște de temperatură.

• Managementul evacuării (funcție opțională): Placa de bază dispune de un conector dedicat pentru un senzor de gaze arse (PT1000). Când acesta este instalat, controlerul monitorizează coșul de fum și oprește ventilatorul dacă gazele evacuate devin prea fierbinți, păstrând astfel energia termică în focar.

• Memorie non-volatilă: În cazul unei întreruperi de curent, dispozitivul salvează automat toate setările în memoria internă, reluând funcționarea normală la restabilirea alimentării electrice.

Funcții de siguranță

Pentru a proteja integritatea instalației termice și a preveni avariile, modelul RC-38v2 este echipat cu mecanisme stricte de protecție:

• Protecție termică software (70°C - 90°C): Utilizatorul setează un prag de alarmă. La atingerea acestei valori, automatizarea activează forțat pompa IC pentru a disipa rapid excesul de căldură din cazan în calorifere.

• Siguranță hardware independentă (STB - 92°C): Senzorul de temperatură al centralei conține un comutator bimetalic (STB). Dacă temperatura atinge pragul critic de 92°C, sistemul taie fizic alimentarea ventilatorului pentru a stinge focul. Repornirea ventilației este permisă doar după ce cazanul se răcește la o temperatură sigură de 60°C.

• Sistem anti-stop: Pentru a preveni griparea mecanică a rotorului pompei în afara sezonului de încălzire, controlerul activează pompa timp de 1 minut la fiecare 7 zile de repaus.

• Sistem anti-îngheț: Dacă instalația este oprită în timpul iernii, iar temperatura apei scade sub pragul de 7°C, pompa de recirculare pornește automat pentru a preveni înghețarea fluidului și spargerea conductelor.

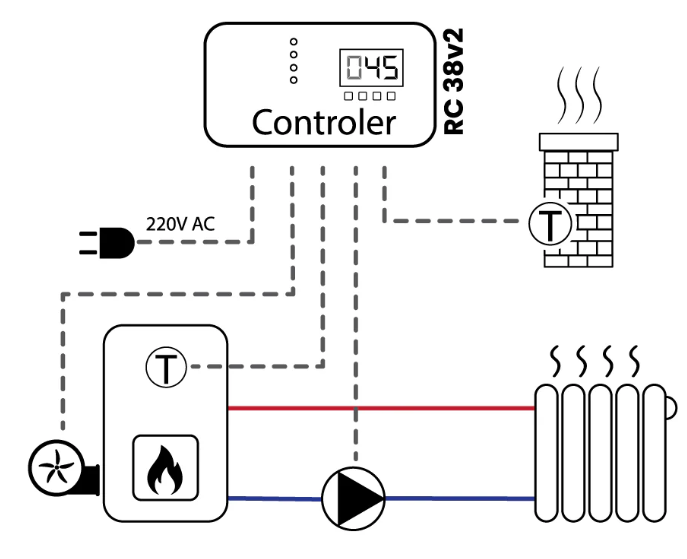

Schema de montaj:

Specificații tehnice

Întrebări și răspunsuri

De ce este recomandată instalarea senzorului opțional pentru gaze arse?

Fără monitorizarea coșului de fum, o cantitate importantă de căldură se pierde prin evacuare. Senzorul de gaze arse permite controlerului să oprească suflanta atunci când detectează temperaturi prea ridicate pe evacuare. Această acțiune forțează menținerea căldurii în interiorul focarului, reducând masiv consumul de lemne și crescând autonomia centralei.

Se poate conecta un termostat de cameră la automatizarea REGLER RC-38v2?

Nu. Acest model este proiectat să controleze instalația termică exclusiv pe baza temperaturii agentului termic din cazan (și, opțional, a gazelor arse). Dispozitivul nu este prevăzut cu o intrare (conector) pentru termostatul de ambient.

Este permisă prelungirea cablului senzorului de temperatură dacă centrala are o dimensiune atipică?

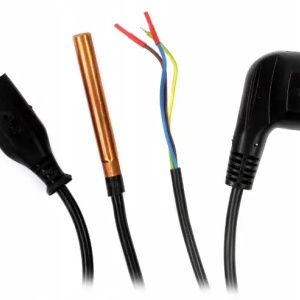

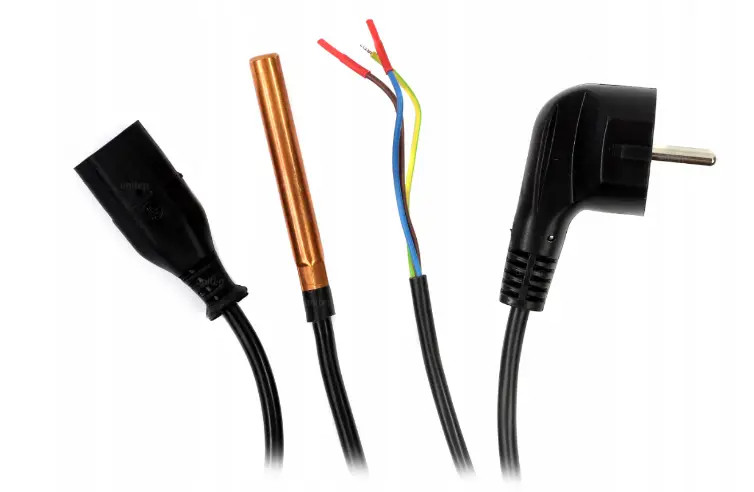

Nu. Cablul senzorului are o lungime fixă de 60 cm și utilizează 4 fire speciale, deoarece include comutatorul bimetalic de siguranță (STB). Orice tăiere sau prelungire a acestui cablu va anula protecția hardware la supraîncălzire (pragul de 92°C), generând un risc major de avariere a centralei.

Notă tehnică importantă

• Incompatibilitate puffer: Acest controler nu deține algoritmii necesari pentru sistemele complexe care includ un rezervor de acumulare (puffer). Pentru astfel de instalații, orientați-vă către modele care pot comanda pompe distincte, precum RC-34v3 sau RC-46v3.

• Atenție la tipul de ventilator: Algoritmul automatizării este calibrat strict pentru ventilatoare de insuflare a aerului (care introduc aer în focar). Dacă dețineți o centrală cu ventilator de exhaustare (montat pe evacuare/coș), este obligatoriu să consultați departamentul tehnic înainte de instalare.

• Reguli de siguranță: Echipamentul lucrează cu tensiuni periculoase (230V). Montajul fizic, realizarea conexiunilor electrice și punerea în funcțiune trebuie efectuate exclusiv de către un instalator calificat sau un electrician autorizat.
