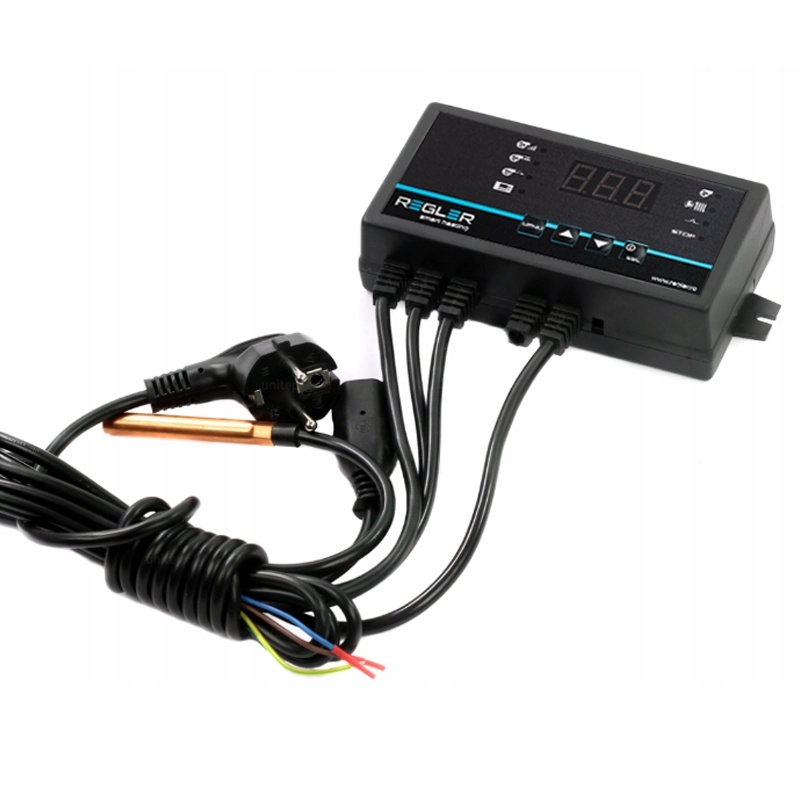

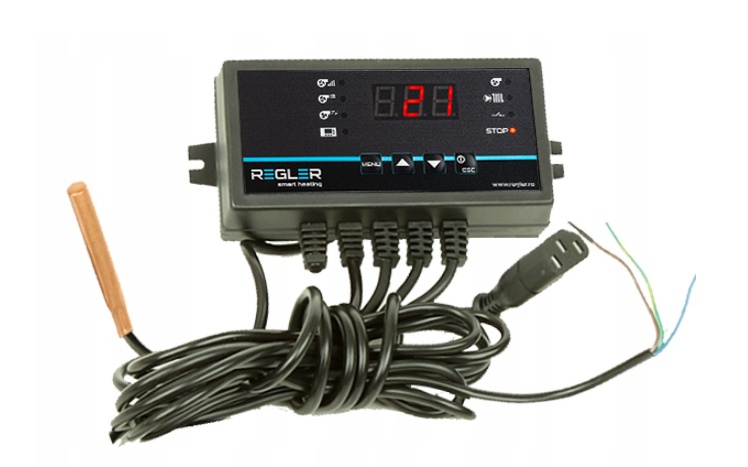

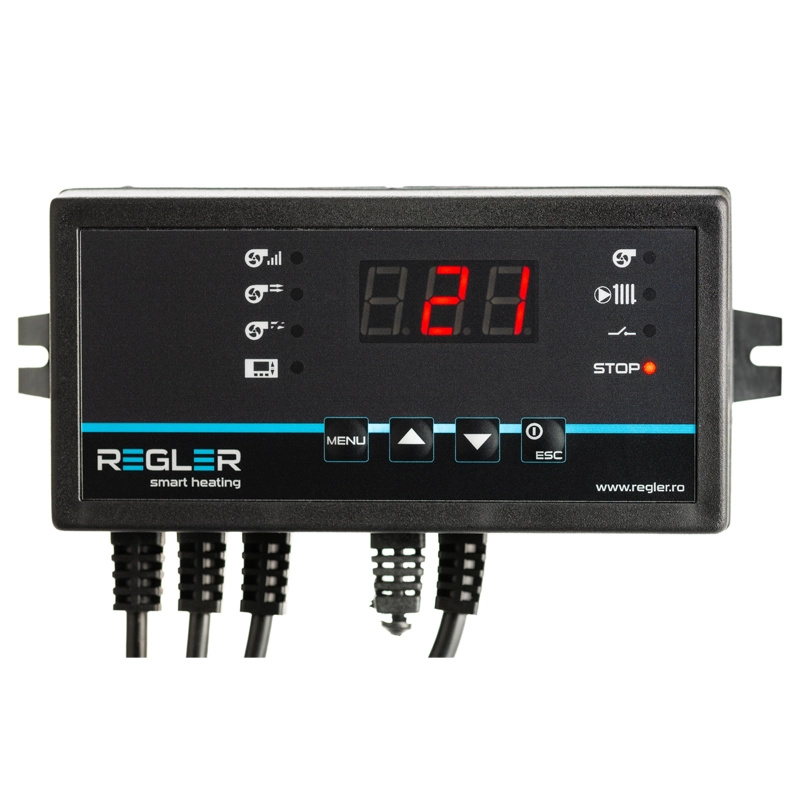

Controler centrala REGLER RC-36v1, comanda pompa si ventilator, conexiune termostat

Descriere

Controlerul cu microprocesor REGLER RC-36v1 este o soluție de automatizare universală concepută pentru menținerea temperaturii constante în centralele termice pe combustibil solid (lemne, cărbune, cocs). Dispozitivul optimizează procesul de ardere prin gestionarea precisă a pompei de circulație și modularea ventilatorului insuflant, rezolvând problemele legate de fluctuațiile de temperatură, acumularea excesivă a gazelor de ardere și consumul ineficient de combustibil.

Funcționalitate și principiu de operare

Sistemul este compatibil cu o gamă largă de cazane pe lemne (precum Viadrus, Kenda, Termax, Burnit, Fornello, Ferroli, Termofarc) și controlează arderea pe baza unor algoritmi personalizabili:

• Controlul ventilatorului (modulare automată): Ajustează automat turația în funcție de evoluția temperaturii. Permite setarea puterii maxime/minime și include funcția de menținere a jarului prin pornirea ciclică a ventilatorului (insuflări periodice), adaptându-se calității combustibilului.

• Controlul pompei de circulație: Gestionează circuitul de încălzire centrală, pornind și oprind pompa la pragurile de temperatură setate de utilizator.

• Integrare termostat de ambient: Oferă posibilitatea conectării unui termostat de cameră pentru un control termic direct din spațiul de locuit.

• Memorie non-volatilă: În cazul unei pene de curent, toți parametrii de funcționare și setările introduse de utilizator rămân memorate și se aplică imediat la revenirea tensiunii.

Funcții de siguranță

Pentru a asigura integritatea instalației de încălzire, REGLER RC-36v1 este echipat cu mecanisme multiple de protecție:

• Protecție termică hardware (STB - 90°C): Senzorul de temperatură al centralei are încorporat un comutator bimetalic (STB). Dacă temperatura atinge 90°C, acesta taie fizic alimentarea ventilatorului pentru a opri arderea.

• Alarmă software de supraîncălzire (60-90°C): Permite setarea unui prag de alarmă (implicit 85°C) la care controlerul intervine pentru a preveni supraîncălzirea.

• Sistem de siguranță la defectarea senzorului: Dacă sistemul detectează deteriorarea senzorului de temperatură, oprește imediat ventilatorul și forțează pornirea pompei de circulație pentru a evacua căldura din cazan.

• Funcția Anti-Stop: Previne griparea rotorului pompei în timpul verii prin activarea acesteia timp de 10 secunde la fiecare 10 zile.

• Funcția Anti-Îngheț: Dacă temperatura apei în sistem scade sub 7°C, pompa pornește automat pentru a preveni distrugerea conductelor prin îngheț.

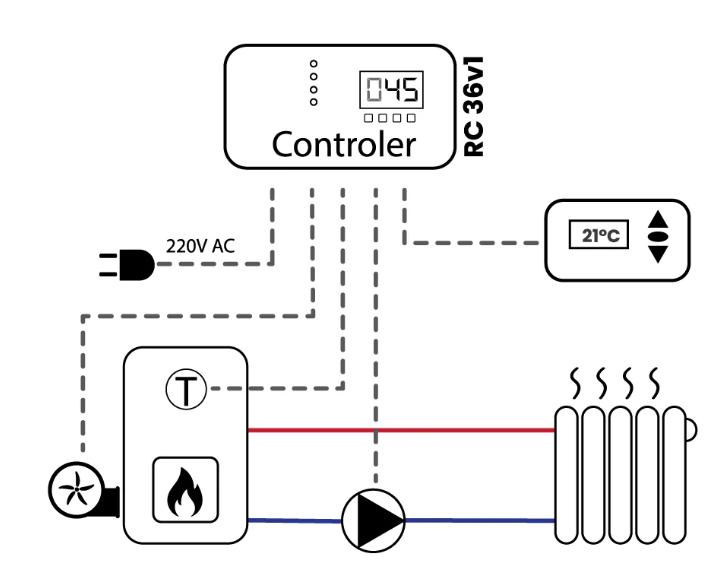

Schema de montaj:

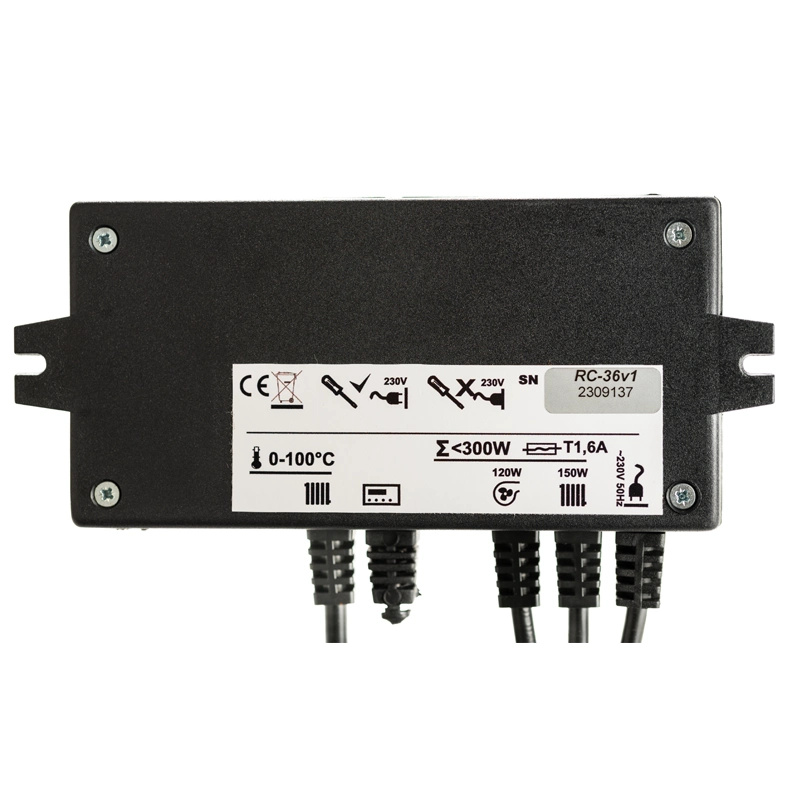

Specificații tehnice

Întrebări și răspunsuri

De ce nu pot prelungi cablul senzorului de temperatură la REGLER RC-36v1?

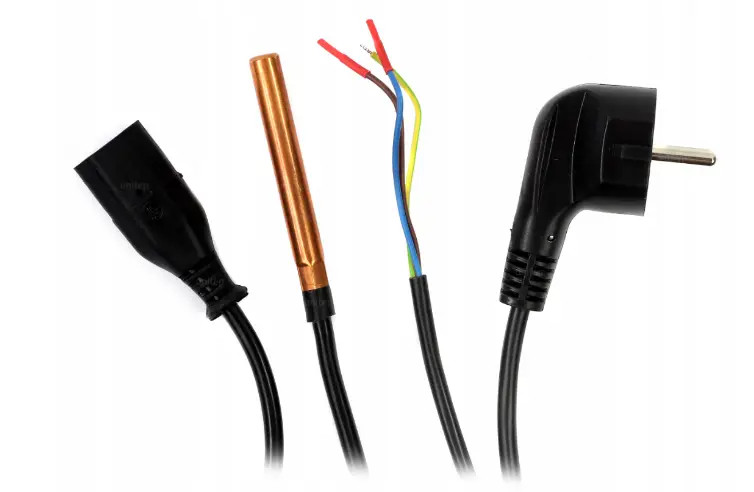

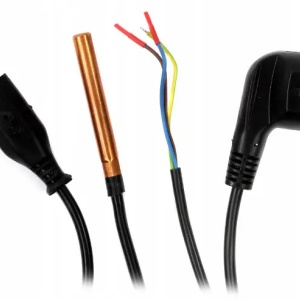

Cablul de 60 cm al senzorului conține 4 fire speciale deoarece integrează comutatorul bimetalic de protecție la supraîncălzire (STB). Tăierea sau modificarea acestui cablu anulează protecția termică hardware a centralei și poate duce la avarii grave, prin urmare lungimea sa este strict fixă.

Ce se întâmplă dacă senzorul de temperatură se defectează în timpul funcționării centralei?

Controlerul este prevăzut cu un algoritm de siguranță (fail-safe). La detectarea defecțiunii senzorului, va opri imediat alimentarea ventilatorului pentru a nu mai oxigena focul și va porni pompa de circulație pentru a disipa căldura deja existentă în instalație, prevenind astfel fierberea apei.

Este acest controler potrivit pentru o instalație care include un rezervor de acumulare (puffer)?

Nu. REGLER RC-36v1 este optimizat strict pentru gestionarea directă a pompei de încălzire centrală. Pentru sistemele complexe care includ o pompă de încărcare pentru puffer, producătorul recomandă utilizarea modelelor dedicate, cum ar fi RC-34v3 sau RC-46v3.

Notă tehnică importantă

• Avertisment senzor: Nu încercați sub nicio formă să prelungiți sau să înădiți cablul senzorului de temperatură. Acest lucru compromite siguranța sistemului.

• Limitări de instalare: Acest produs nu trebuie instalat pe sisteme echipate cu rezervor de stocare (puffer).

• Montaj: Deoarece echipamentul operează cu tensiuni periculoase, instalarea, configurarea parametrilor și punerea în funcțiune trebuie realizate exclusiv de către personal tehnic calificat.
