Controler centrala REGLER RC 38v1, control pompa si ventilator, optional termostat de ambient

Descriere

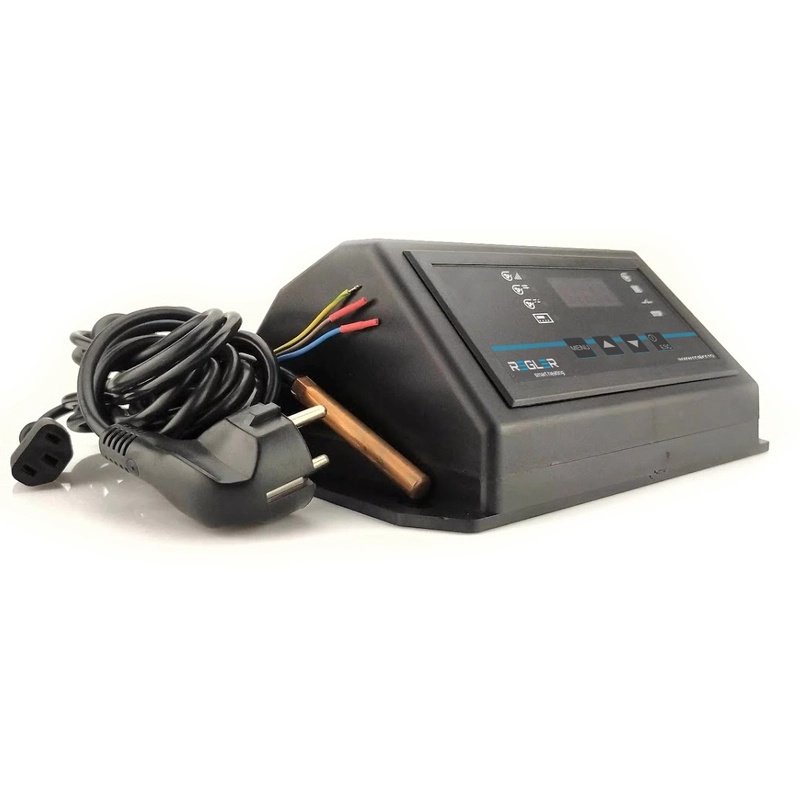

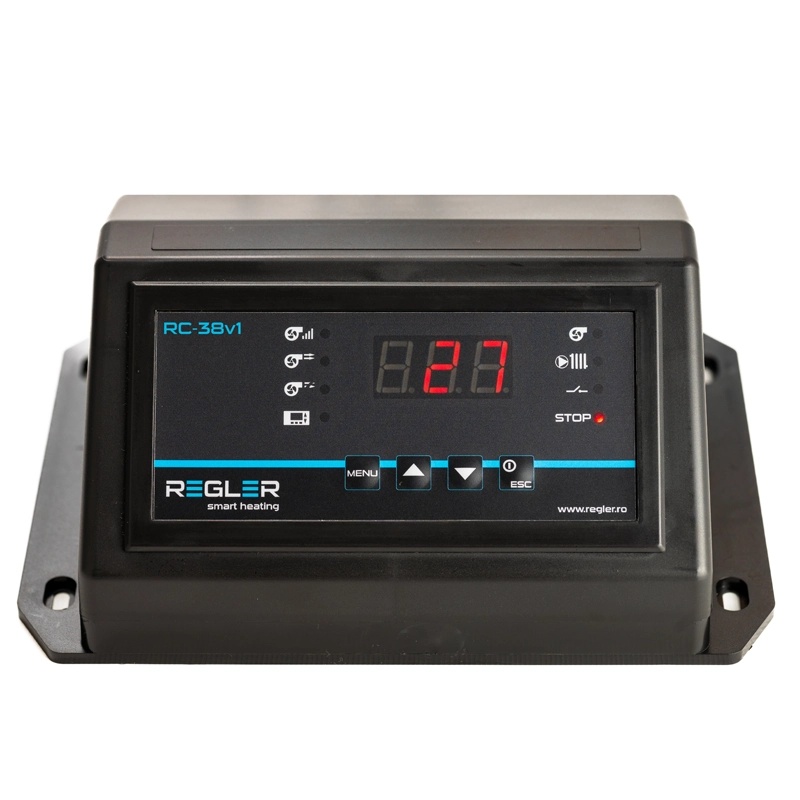

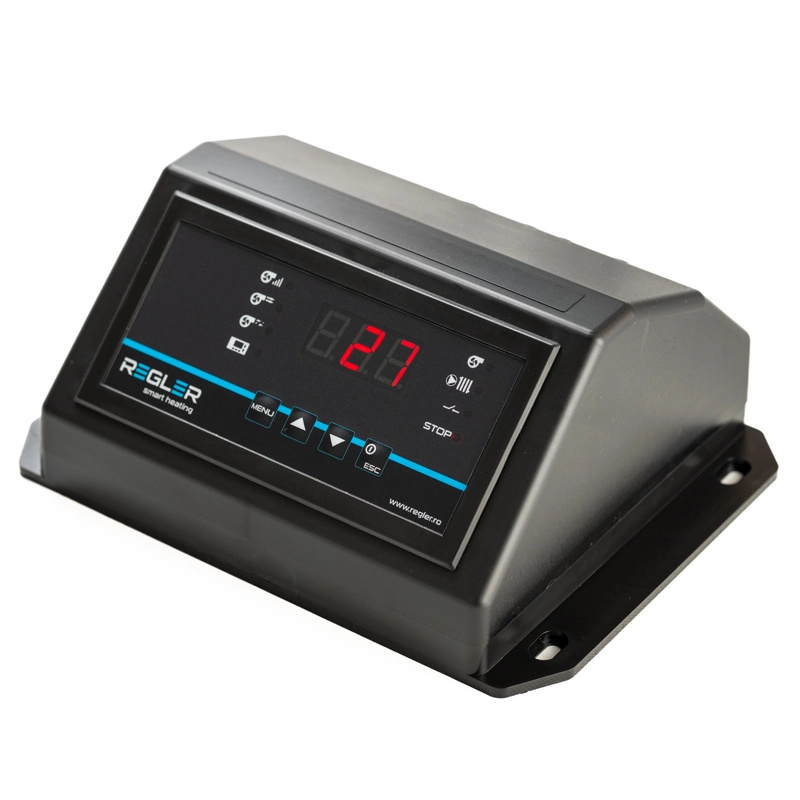

Controlerul cu microprocesor REGLER RC-38v1 este o unitate avansată de automatizare destinată cazanelor pe combustibil solid (clasice sau cu gazeificare), compatibilă cu lemne, cărbune sau cocs. Acest dispozitiv optimizează procesul de ardere și gestionează eficient pompa de încălzire centrală, rezolvând problema fluctuațiilor de temperatură și reducând semnificativ consumul de combustibil.

Funcționalitate și principiu de operare

Sistemul asigură menținerea unei temperaturi constante în cazan și facilitează evacuarea forțată a gazelor arse prin controlul activ al perifericelor:

• Controlul ventilatorului: Dispozitivul ajustează automat turația ventilatorului insuflant (modulare) în funcție de temperatura centralei. Permite, de asemenea, trecerea în modul de menținere a jarului prin insuflări periodice, iar la terminarea combustibilului activează modul de stingere.
• Controlul pompei IC: Gestionează funcționarea pompei de încălzire centrală (IC) pentru a distribui corect agentul termic în instalație.
• Integrare termostat de ambient (opțional): Prin conectarea unui termostat de cameră, pompa IC va fi comandată pe baza cererii de căldură din locuință, dar în strânsă corelație cu starea și temperatura cazanului.
• Memorie non-volatilă: În cazul unei întreruperi a energiei electrice, toate setările sunt salvate și menținute automat.

Funcții de siguranță

Fiind o componentă critică pentru operarea cazanelor cu combustibil solid, controlerul integrează funcții avansate pentru prevenirea avariilor:

• Protecție la supraîncălzire (STB): Senzorul de temperatură este echipat cu un comutator bimetalic încorporat care declanșează automat la 90°C, decuplând sistemul pentru a preveni incidentele termice majore.
• Controlul setărilor incorecte: Dacă temperatura din cazan crește cu 5°C peste valoarea setată de utilizator, controlerul revine automat la parametrii de siguranță setați de producător pentru a stopa supraîncălzirea.
• Sistem de siguranță la defectarea senzorului (Fail-safe): În eventualitatea deteriorării senzorului de temperatură, unitatea oprește imediat ventilatorul (pentru a tăia sursa de aer a focului) și pornește forțat pompa IC pentru a evacua căldura din cazan.
• Funcția Anti-Stop: Previne blocarea sau griparea rotorului pompei de încălzire în afara sezonului rece, pornind pompa timp de 1 minut la fiecare 10 zile de repaus.
• Funcția Anti-Îngheț: Dacă temperatura apei în instalație scade sub 7°C, pompa de circulație este activată automat pentru a împiedica înghețarea conductelor.

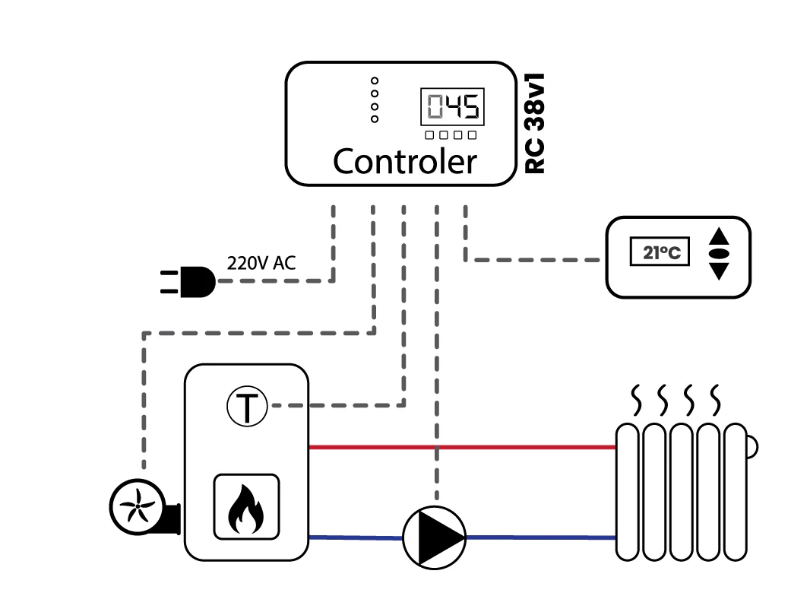

Schema de montaj:

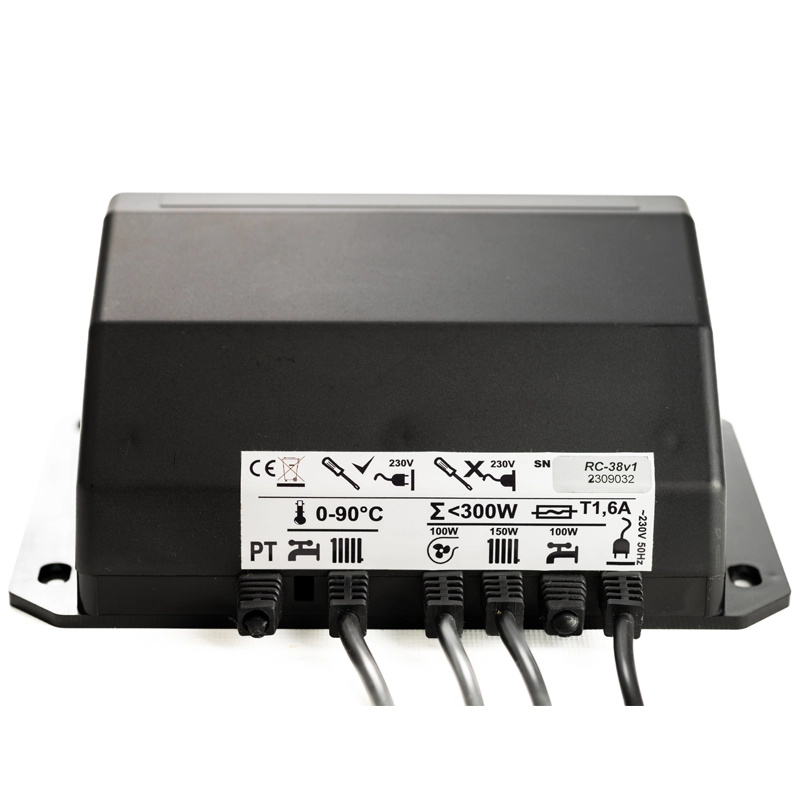

Caracteristici tehnice

Întrebări și răspunsuri

Ce se întâmplă dacă termostatul de cameră oprește căldura, dar centrala se încinge la 85°C?Siguranța cazanului are prioritate. Dacă temperatura apei atinge 85°C, controlerul ignoră comanda termostatului ambiental (chiar dacă în casă este deja cald) și activează forțat pompa de încălzire. Acest proces transferă excesul de căldură din cazan către calorifere, prevenind fierberea apei și eventualele daune.

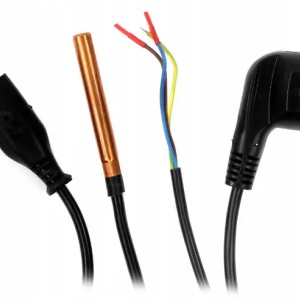

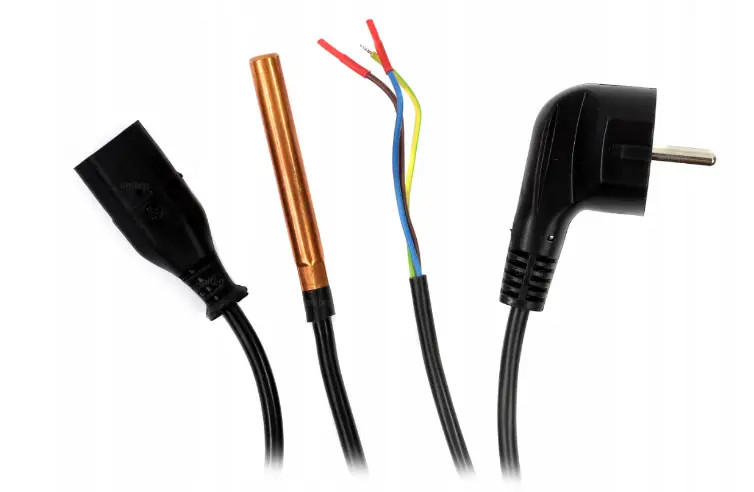

Se poate prelungi cablul senzorului de temperatură la REGLER RC-38v1? Nu. Cablul senzorului are o lungime fixă de 60 cm și conține 4 fire, deoarece integrează direct comutatorul bimetalic de protecție la supraîncălzire (STB). Tăierea sau prelungirea acestui cablu va compromite siguranța sistemului și funcționalitatea protecțiilor termice.

Ce se întâmplă dacă senzorul de temperatură al centralei se defectează accidental? Controlerul va detecta defecțiunea și va intra imediat în regim de avarie: va tăia alimentarea ventilatorului pentru a opri întețirea focului și va porni pompa de încălzire centrală pentru a disipa în calorifere căldura deja existentă, protejând astfel cazanul.

Pot folosi acest controler dacă am un rezervor de acumulare (puffer) instalat în sistem? Nu este recomandat. REGLER RC-38v1 este conceput pentru a controla direct pompa de încălzire centrală și nu deține algoritmii necesari pentru a gestiona optim o pompă de încărcare a unui rezervor de stocare (puffer).

Notă tehnică importantă

• Avertisment senzor: Montați senzorul de temperatură (cu cablul său inalterabil de 60 cm) astfel încât să asigure un contact termic perfect cu teaca cazanului, fără a tensiona firele.
• Incompatibilitate: Nu achiziționați acest produs dacă instalația dumneavoastră termică se bazează pe încărcarea unui rezervor de acumulare tip puffer.
• Instalare: Toate conexiunile electrice trebuie efectuate cu echipamentul deconectat de la rețea, exclusiv de către personal tehnic autorizat.
