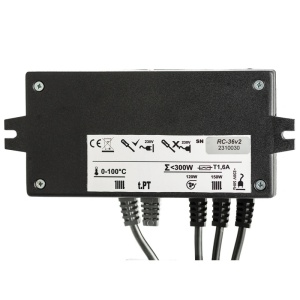

Controler centrala REGLER RC 36v2, comanda pompa de recirculare si ventilator, optional senzor gaze arse
Descriere
Controlerul cu microprocesor REGLER RC-36v2 este o soluție de automatizare eficientă pentru cazanele pe combustibil solid, clasice sau cu gazeificare (lemne, cărbune, cocs). Acest dispozitiv optimizează procesul de ardere prin gestionarea precisă a pompei de încălzire centrală și a ventilatorului insuflant, rezolvând problema formării gudronului și a fluctuațiilor de temperatură din focar. Prin integrarea opțională a unui senzor de gaze arse, sistemul minimizează pierderile de căldură prin coșul de fum, mărind autonomia și reducând semnificativ consumul de combustibil.
Funcționalitate și principiu de operare

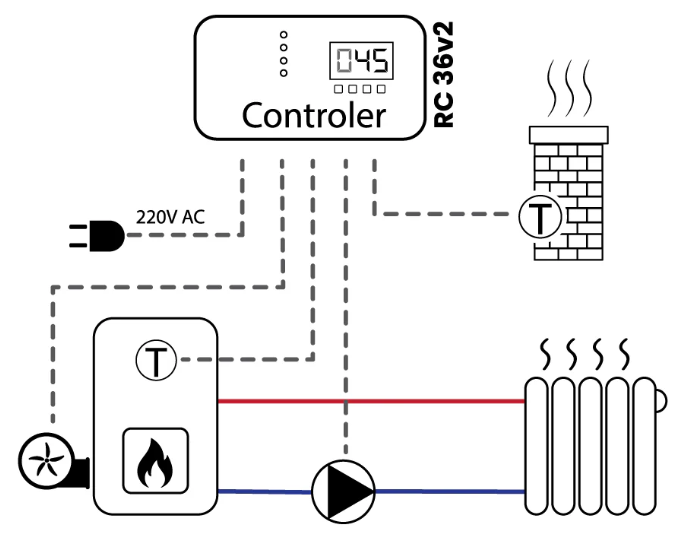

Sistemul analizează în timp real parametrii instalației termice și ajustează componentele active pentru a menține o ardere puternică și eficientă:
-
Controlul pompei de circulație (IC): Gestionează automat pompa circuitului de încălzire centrală, activând-o în funcție de temperatura citită de senzorul montat pe cazan, asigurând transferul termic optim către calorifere.
-
Modularea automată a ventilatorului: Adaptează continuu turația suflantei în corelație cu evoluția temperaturii apei din centrală. Această funcție asigură evacuarea forțată a gazelor arse și menținerea unei temperaturi de lucru constante.
-
Managementul gazelor arse (funcție opțională): Placa de bază dispune de un conector terminal (PT) pentru un senzor de gaze arse (achiziționat separat). Dacă temperatura gazelor evacuate depășește limita predefinită, controlerul oprește ventilatorul. Acest proces blochează pierderea energiei prin coșul de fum, păstrând căldura în interiorul centralei.
-
Afișaj LED: Interfața simplificată permite monitorizarea rapidă a temperaturii și a stării echipamentelor conectate.
Funcții de siguranță
Pentru a asigura integritatea instalației de încălzire și a preveni incidentele termice, controlerul RC-36v2 este dotat cu mai multe niveluri de protecție:
-
Protecție la supraîncălzire software (70 - 90°C): Utilizatorul poate seta un prag de alarmă. La depășirea acestuia, unitatea activează forțat pompa circuitului de încălzire pentru a disipa excesul de căldură și a preveni fierberea apei.
-
Protecție termică hardware (STB - 92°C): Senzorul de temperatură are încorporat un comutator bimetalic de siguranță. La atingerea pragului critic de 92°C, alimentarea electrică a ventilatorului este tăiată fizic. Sistemul va reactiva suflanta doar după ce cazanul se răcește la o temperatură sigură de 60°C.
-
Funcția anti-îngheț: Previne spargerea țevilor pe timp de iarnă prin pornirea automată a pompei de recirculare dacă temperatura fluidului termic scade sub 7°C.
-
Funcția anti-stop: Previne griparea și blocarea mecanică a pompei pe parcursul verii, activând rotorul timp de 1 minut la fiecare 7 zile de inactivitate.
Specificații tehnice
| Parametru tehnic | Valoare / Detalii specifice |
| Compatibilitate centrală | Combustibil solid (clasic, tiraj natural sau gazeificare) |
| Sarcină maximă pompă IC | 150W |
| Sarcină maximă ventilator | 120W |
| Conexiune termostat ambient | NU (acest model nu suportă termostat) |
| Conexiune senzor gaze arse | DA (opțional, conector terminal PT) |
| Cablu senzor temperatură | 0.6 m (4 fire, include protecție STB, nu se poate prelungi) |

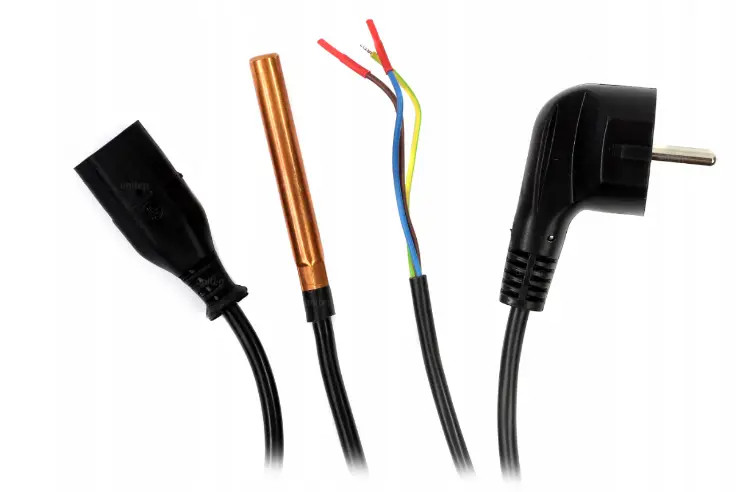

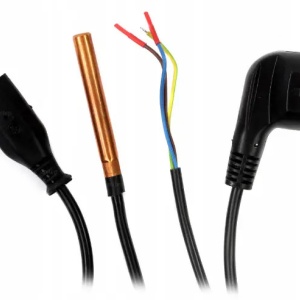

| Cablaje preinstalate | Alimentare cu ștecher (1.5 m), Pompă (1.5 m), Ventilator cu mufă C14 (0.6 m) |
Întrebări și răspunsuri
Cum ajută senzorul opțional de gaze arse la reducerea consumului de combustibil?
Fără o monitorizare a evacuării, centrala poate arunca multă căldură pe coșul de fum. Prin instalarea senzorului de gaze arse, controlerul va opri ventilatorul imediat ce detectează că gazele evacuate sunt prea fierbinți. Această acțiune forțează căldura să rămână în focar și să fie transferată apei, crescând randamentul și economisind lemne.
Pot controla temperatura din casă adăugând un termostat de ambient la RC-36v2?
Nu. Modelul REGLER RC-36v2 este proiectat să funcționeze strict pe baza senzorilor proprii montați pe centrală (temperatura apei și, eventual, a gazelor). Placa de bază nu este prevăzută cu o intrare compatibilă pentru conectarea unui termostat de cameră.
Senzorul de temperatură nu ajunge la teaca centralei. Îl pot prelungi?
În niciun caz. Cablul senzorului, de 60 cm, folosește 4 fire speciale deoarece asigură conexiunea directă pentru comutatorul bimetalic de protecție la supraîncălzire (STB). Tăierea sau înădirea sa anulează protecția termică de la 92°C, ceea ce creează un risc uriaș de avarie a sistemului.
Notă tehnică importantă
-
Limitare pentru sisteme complexe (Puffer): Produsul nu este destinat instalațiilor prevăzute cu rezervor de acumulare (puffer). Pentru a controla corect o pompă de încărcare a pufferului, alegeți modele dedicate, cum ar fi RC-34v3 sau RC-46v3.
-
Compatibilitate ventilator: Algoritmii de control sunt programați special pentru ventilatoare de insuflare (care introduc aer proaspăt în focar). Dacă centrala dumneavoastră funcționează cu un ventilator de exhaustare (montat pe coș pentru a trage fumul), este obligatoriu să consultați departamentul tehnic înainte de achiziție.
-
Siguranța montajului: Echipamentul gestionează tensiuni de rețea (230V). Montarea fizică, realizarea legăturilor electrice și configurarea parametrilor de bază trebuie efectuate exclusiv de către personal tehnic calificat.
