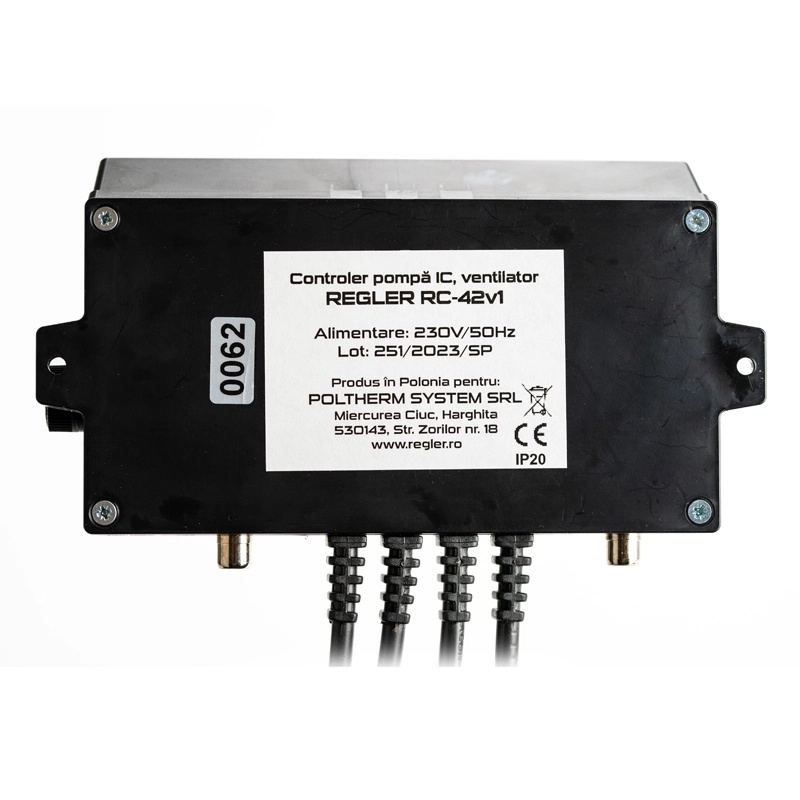

Automatizare REGLER RC 42v1 PID pentru centrale peste 35 kW, comanda pompa si ventilator

Descriere

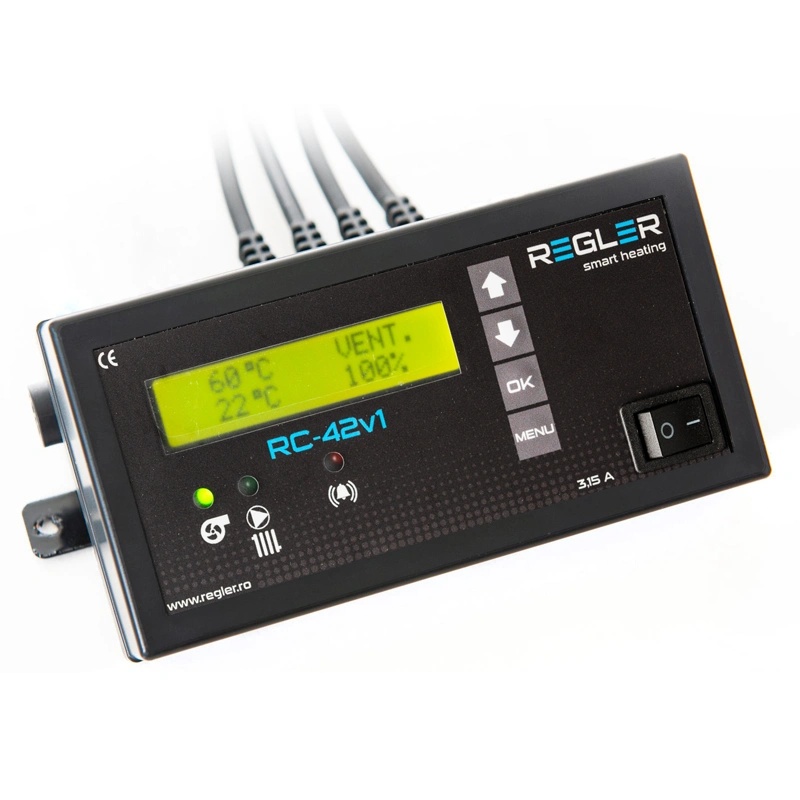

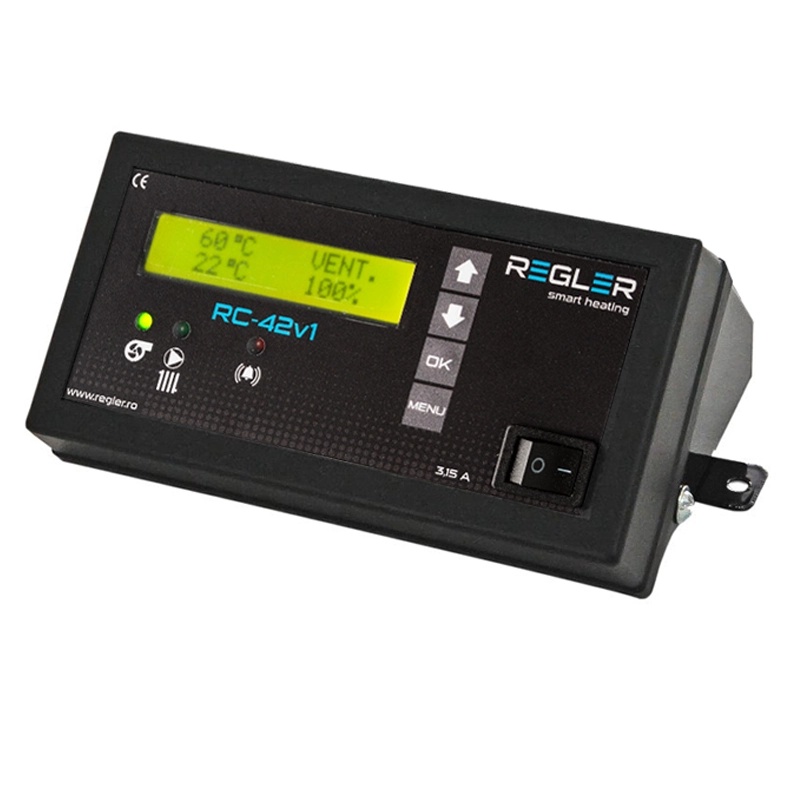

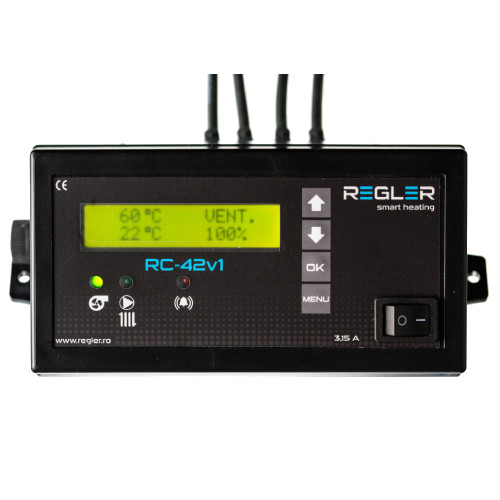

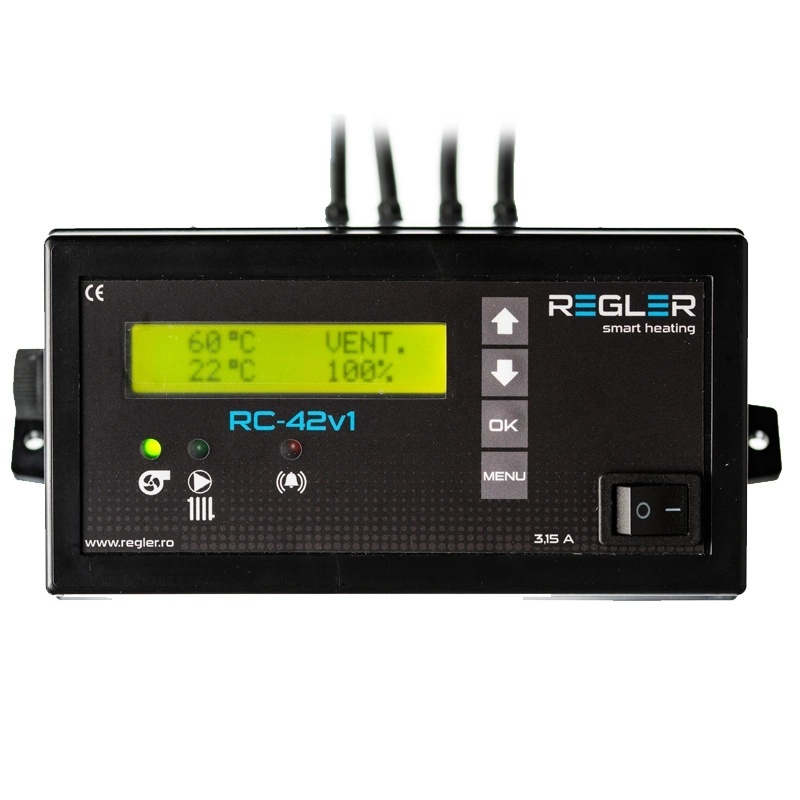

REGLER RC-42v1 PID este un controler cu microprocesor destinat menținerii temperaturii constante în centrala termică cu lemne/cărbune prin modularea turației ventilatororului.

Controlează pompa de recirculare al sistemului de încălzire centrală (IC), cu posibilitate de conectare la termostat de cameră și la senzor gaze evacuare (in acest caz modulează puterea ventilatorului în funcție de temperatura gazelor de evacuare).

Are funcție de evacuare gaze de ardere din focar și menținere jar (prin pornirea ciclică al ventilatorului după ce încălzește centrala termică).

Controlerul REGLER RC-42v1 PID memorează setările în caz de pană de curent.

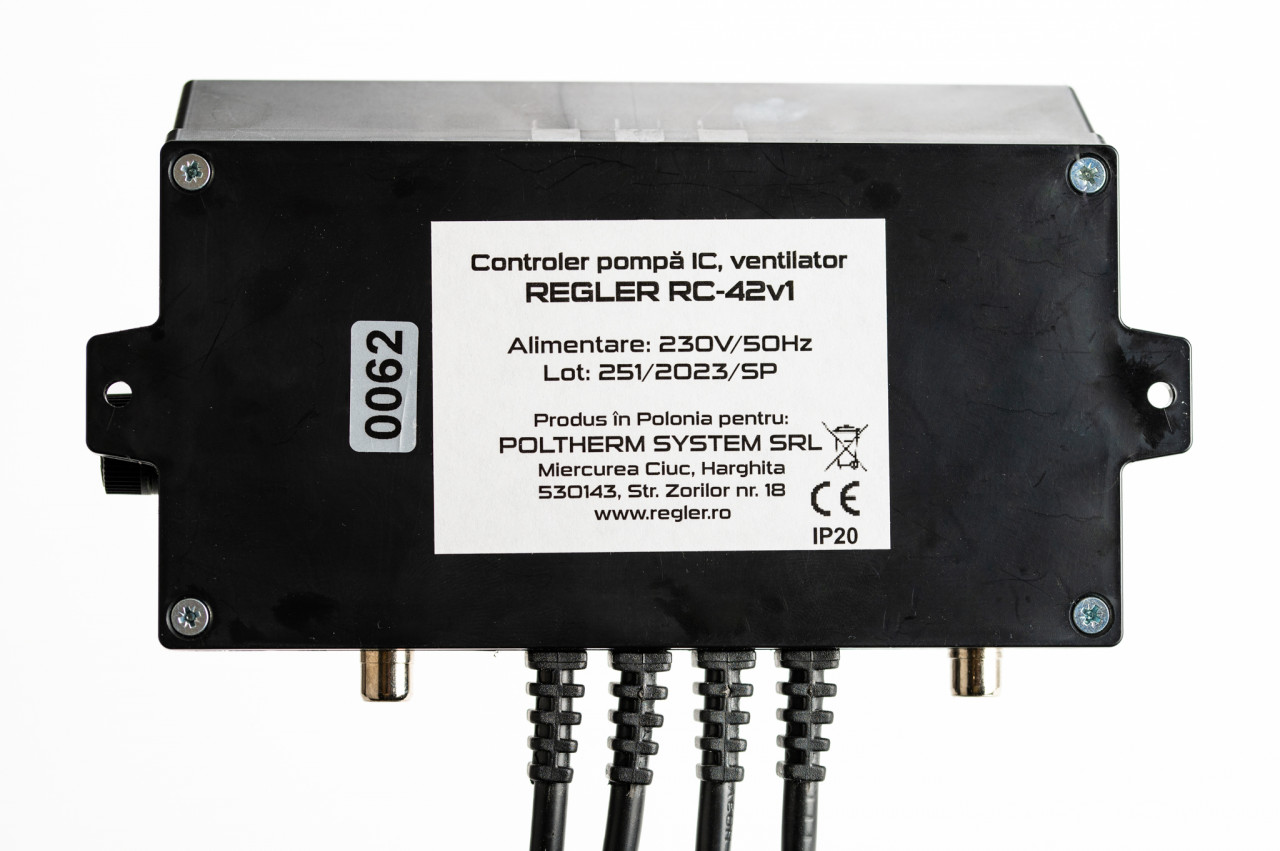

Controlerul este încastrat într-o carcasă din plastic care poate fi montată pe centrala termică.

Control pompă încălzire centrală

- pornire peste temperatura setată (măsurată în centrala termică)

- oprire la temperatura setată (măsurată în centrala termică)

- menținerea caldă al sistemului de încălzire centrală după ce temperatura ambientală atinge valoarea setată (funcție activă numai cu termostat de cameră)

Control ventilator cu modulare automată a puterii

- pornire manuală după aprinderea focului

- modulare automată a puterii în funcție temperatura centralei termice

- reducerea puterii ventilatorului înainte să atingă temperatura setată

- insuflări ciclice pentru eliminarea gazelor din focar / menținere jar

Posibilitate de conectare la termostat de cameră sau senzor gaze evacuare

- termostatul când atinge temperatura setată oprește pompa de încălzire

- dacă scade temperatura ambientală, pornește pompa dacă temperatura centralei termice este peste temperatura de pornire a pompei de încălzire

- conectare la senzor gaze evacuare. În acest caz modulează puterea ventilatorului în funcție de temperatura gazelor de evacuare.

 Protecție centrală termică / pompă

- pornire pompă încălzire centrală la temperatura setată pentru prevenire supraîncălzire (intervalul setare 60-90°C) - în acest caz nu mai ține cont de termostatul de cameră conectat

- decuplare alimentare ventilator la 92°C prin microcomutatorul încorporat în senzorul centralei termice

- ANTI-STOP - pornire pompă de recirculare pentru 1 minut la fiecare 7 zile pentru a preveni blocarea rotorului pompei în afara sezonului de încălzire

- ANTI-ÎNGHEȚ - pornire pompă de recirculare dacă temperatura măsurată al centralei termice scade sub 5°C

Sarcină maximă pompă: 230W

Sarcină maximă ventilator: 230W

ATENȚIE!

Montarea, instalarea, efectuarea setărilor și pornirea echipamentului poate fi efectuat numai de către personal calificat!

Atenție! Acest controler este proiectat pentru ventilatoare de insuflare aer, deoarece opreste ventilatorul după ce temperatura din centrală atinge temperatura setată. Daca doriți să controlați funcționarea unui ventilator de exhaustare, în prealabil vă rugăm consultați cu departamentul tehnic al firmei noastre sau un specialist in domeniu.
