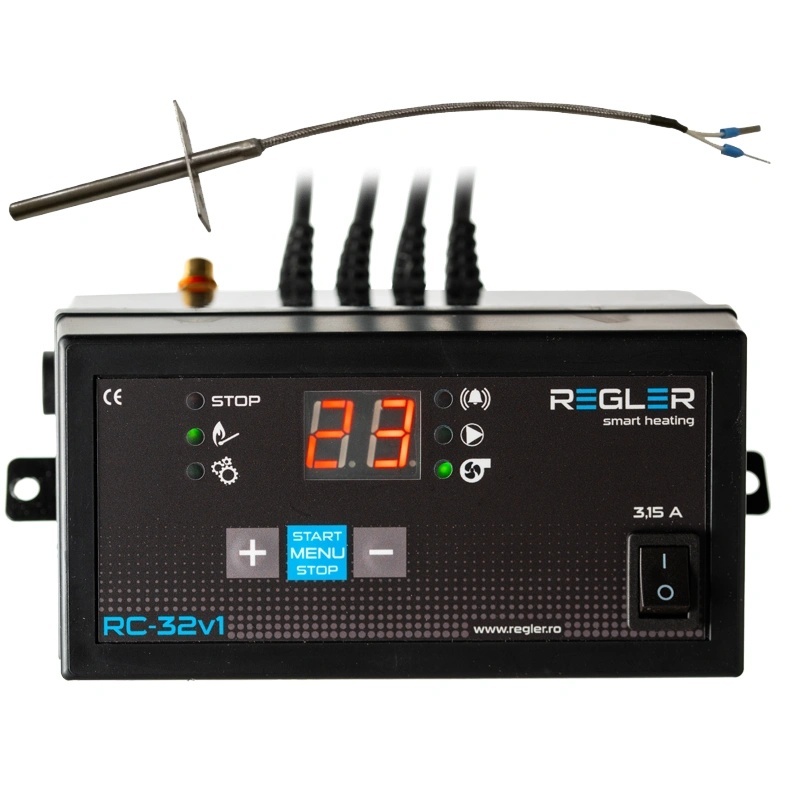

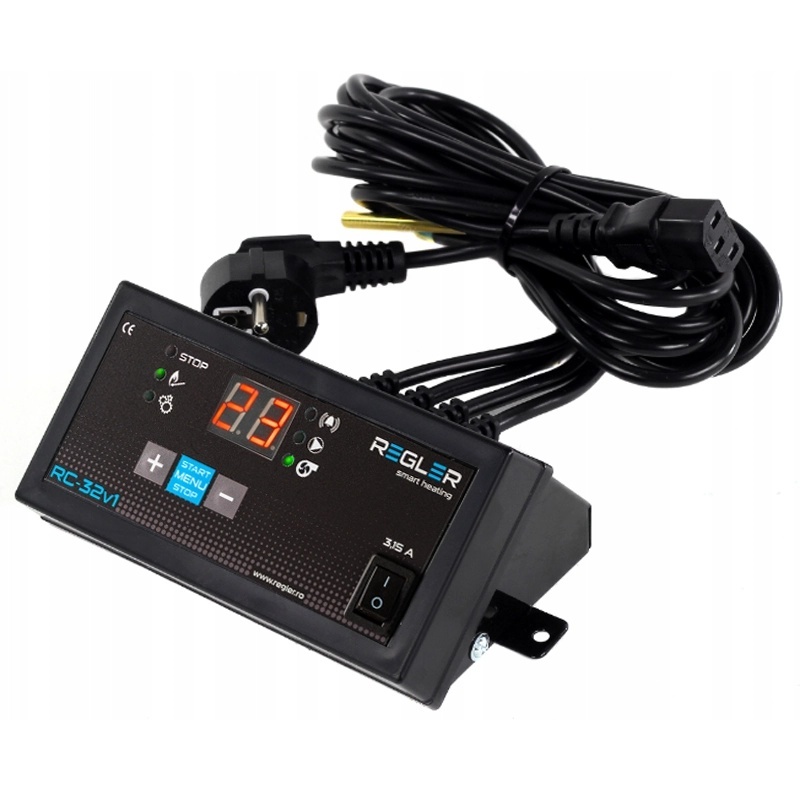

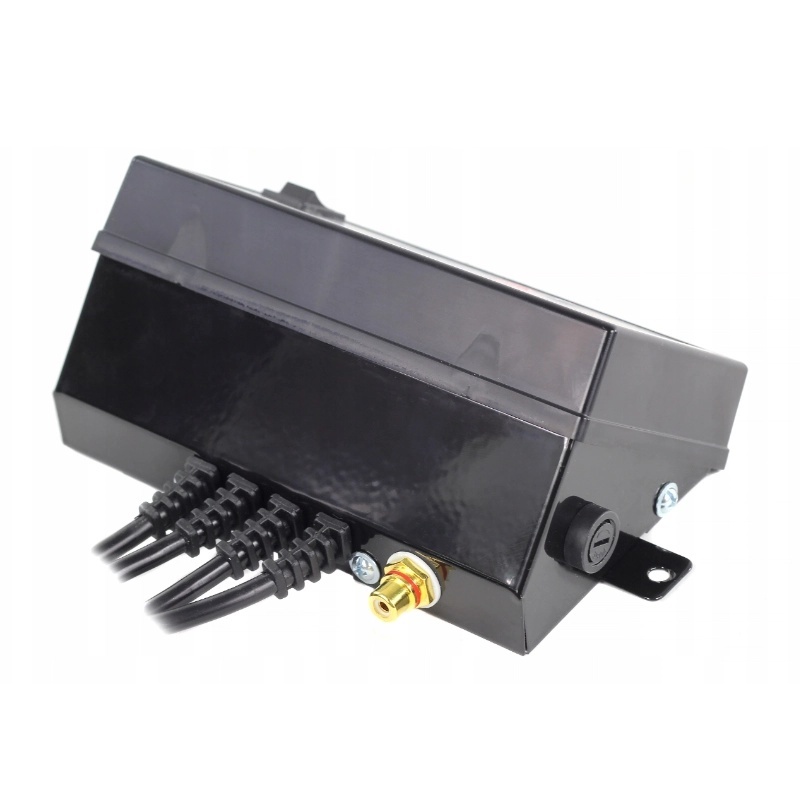

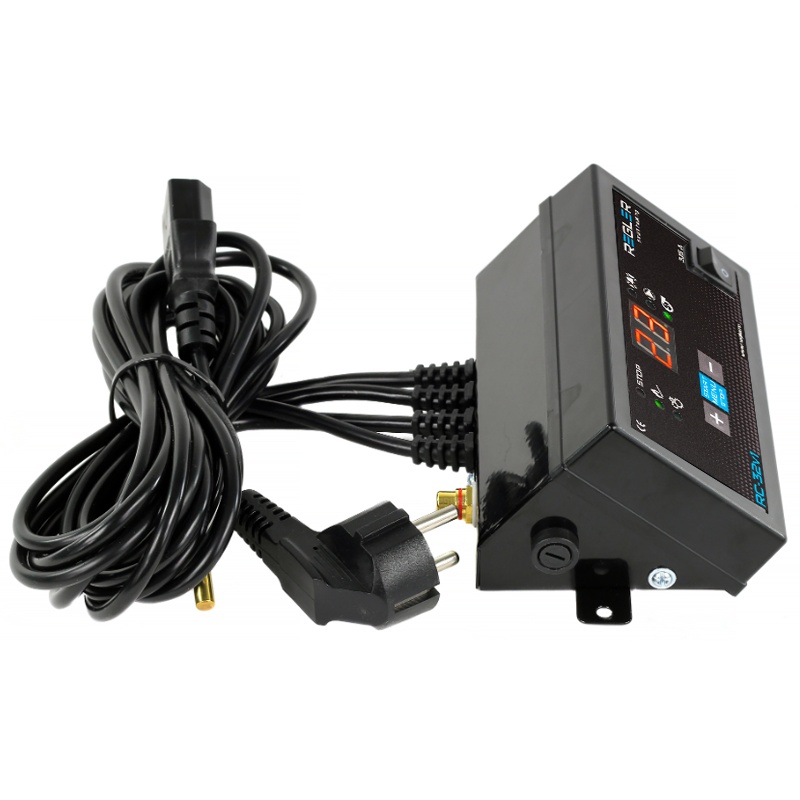

Controler REGLER RC 32v1 PID cu senzor gaze evacuare
Descriere
Controlerul cu microprocesor REGLER RC-32v1 PID este o automatizare avansată destinată cazanelor pe combustibil solid (lemne, cărbune), concepută pentru a menține o temperatură constantă prin modularea dinamică a turației ventilatorului. Acest dispozitiv rezolvă problema fluctuațiilor de temperatură și a inerției termice, gestionând eficient pompa de încălzire centrală (IC) și optimizând procesul de ardere pentru a reduce substanțial consumul de combustibil.
Funcționalitate și principiu de operare
Sistemul automatizează procesul de ardere și distribuția agentului termic, integrând tehnologia PID și oferind memorie non-volatilă (păstrează setările în caz de pană de curent):
-
Controlul ventilatorului (Algoritm PID): După aprinderea manuală a focului, algoritmul modulează automat puterea suflantei în funcție de temperatura apei. Reducerea treptată a turației înainte de atingerea temperaturii setate elimină inerția termică și asigură o ardere eficientă.
-
Menținerea jarului și evacuarea gazelor: Odată ce centrala atinge temperatura dorită, dispozitivul activează insuflări ciclice scurte. Acestea au rolul de a elimina gazele acumulate în focar și de a menține jarul pentru un nou ciclu de ardere.
-
Controlul pompei de încălzire centrală (IC): Pompa pornește automat la depășirea temperaturii setate în centrală și se oprește când apa se răcește.
-
Integrare termostat de cameră (Opțional): Dacă este conectat un termostat ambiental, controlerul oprește pompa când în casă este cald, dar dispune și de o funcție specială pentru a menține sistemul de încălzire cald la nivel minim.
-
Integrare senzor gaze de evacuare (inclus): Permite modularea puterii ventilatorului direct în funcție de temperatura gazelor eliminate pe coș, blocând risipa de energie termică.
Funcții de siguranță
Pentru a proteja integritatea instalației și a preveni avariile grave, modelul RC-32v1 PID este echipat cu mecanisme stricte de siguranță:
-
Protecție preventivă la supraîncălzire (Software): Utilizatorul poate seta un prag de protecție (între 60°C și 90°C). Dacă apa atinge această valoare, controlerul activează forțat pompa IC pentru a disipa căldura, ignorând comanda de oprire primită de la termostatul de cameră (dacă acesta este conectat).
-
Protecție termică hardware (STB - 92°C): Controlerul este echipat cu senzor termic (termostat STB) care are rolul de a decupla ventilatorul centralei dacă centrala intră în supraîncălzire. Protecția termică se declanșează la 92°C.
-
Funcția anti-îngheț: Dacă temperatura măsurată în centrală scade sub 5°C, pompa de recirculare pornește automat pentru a preveni înghețarea apei și fisurarea conductelor.
-
Funcția anti-stop: Previne blocarea sau griparea rotorului pompei în afara sezonului de încălzire (vara), pornind automat pompa timp de 1 minut la fiecare 7 zile.
Specificații tehnice
| Parametru tehnic | Valoare / Detalii specifice |
| Compatibilitate centrală | Combustibil solid (lemne, cărbune) |
| Algoritm de control | PID (modulare dinamică a turației) |
| Sarcină maximă ieșire pompă IC | 220W |
| Sarcină maximă ieșire ventilator | 220W |
| Conectivitate opțională | Termostat de cameră sau Senzor gaze evacuare |
| Prag alarmă supraîncălzire software | 60°C - 90°C (reglabil) |
| Prag protecție STB hardware | 92°C |
| Prag activare anti-îngheț | Sub 5°C |
Întrebări și răspunsuri
Cum ajută modularea PID la reducerea consumului de lemne?
Spre deosebire de un controler clasic care oprește ventilatorul brusc, generând inerție termică (focul continuă să ardă puternic și supraîncălzește apa), algoritmul PID din RC-32v1 reduce treptat puterea ventilatorului înainte de a atinge temperatura setată. Focul se domolește la timp, temperatura rămâne stabilă, iar combustibilul este consumat mult mai eficient.
Ce se întâmplă dacă termostatul de cameră a oprit pompa, dar centrala se supraîncălzește?
Siguranța instalației are prioritate absolută. Dacă apa din cazan atinge pragul de supraîncălzire setat (ex. 85°C), controlerul va ignora faptul că termostatul de cameră nu cere căldură. Va porni forțat pompa de încălzire pentru a arunca excesul de energie în calorifere, prevenind astfel fierberea apei în cazan.
Este util senzorul de gaze de evacuare pentru acest model?
Da, foarte util. Dacă adăugați senzorul de gaze de evacuare, controlerul va citi și temperatura fumului care iese pe coș. Dacă gazele sunt prea fierbinți, va reduce automat turația ventilatorului pentru a forța păstrarea căldurii în interiorul centralei, crescând semnificativ randamentul.
Notă tehnică importantă
-
Siguranță electrică: Dispozitivul gestionează sarcini de până la 440W (pompă + ventilator) la tensiuni de 230V. Montarea pe carcasă, conexiunile electrice și efectuarea setărilor de bază trebuie realizate exclusiv de către personal tehnic calificat.
