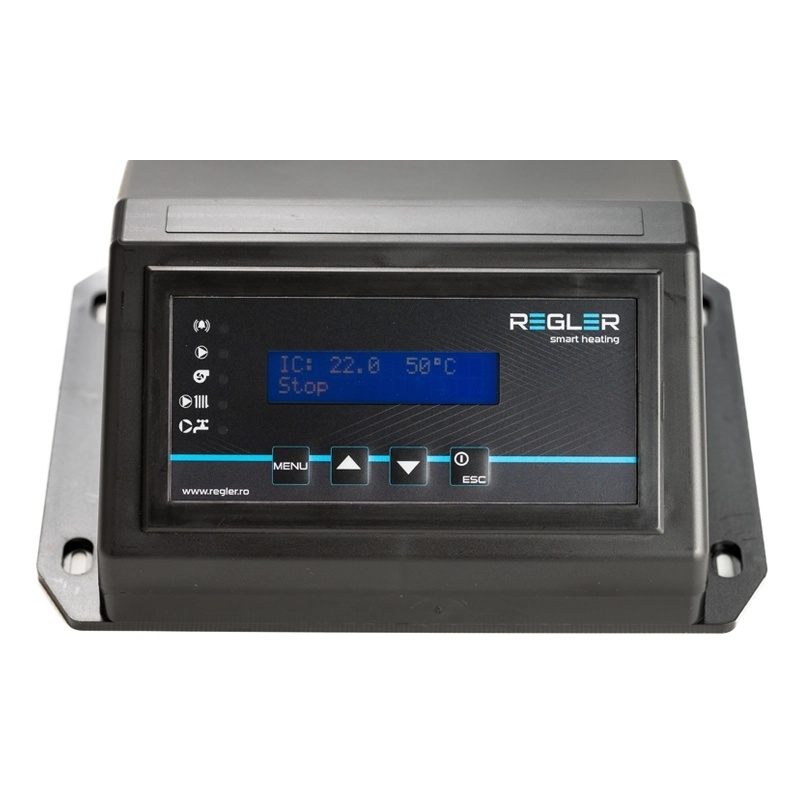

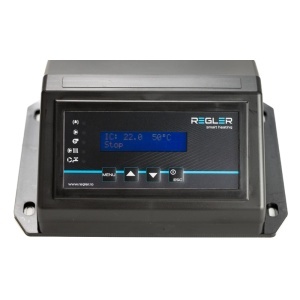

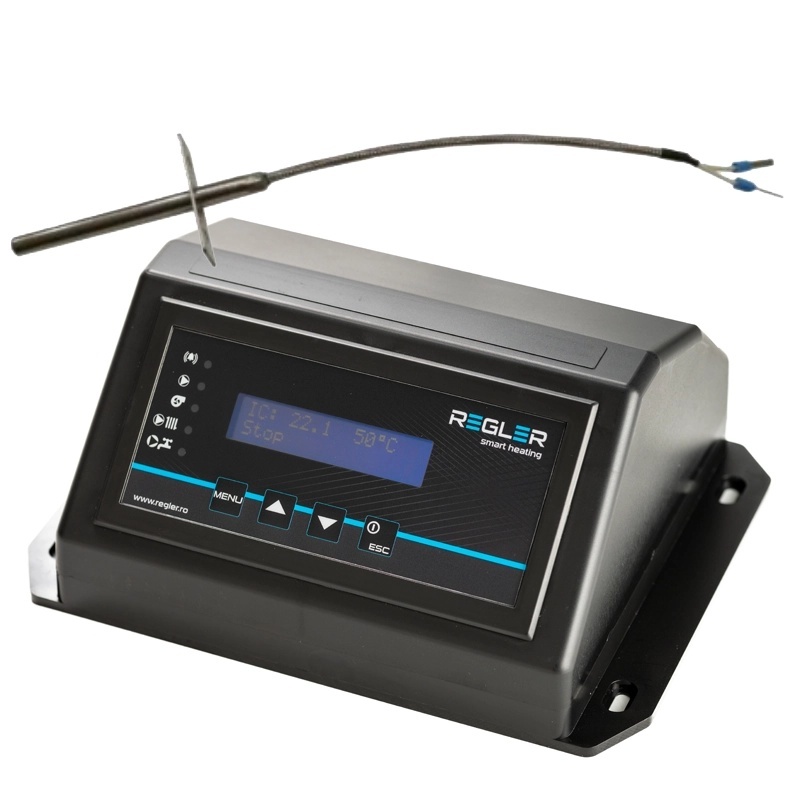

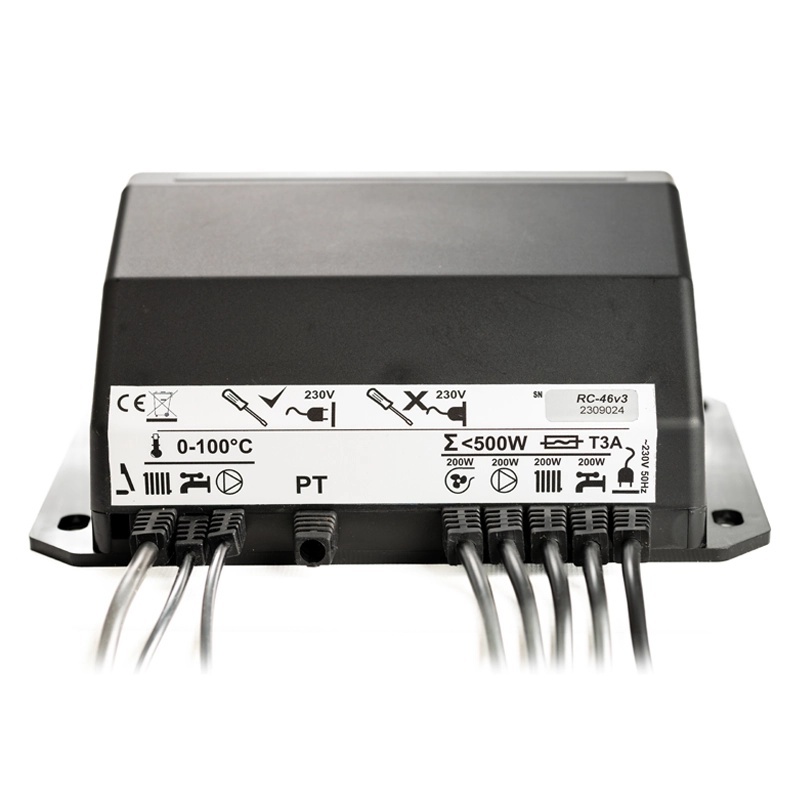

Automatizare centrala REGLER RC 46v3 cu senzor gaze arse, comanda pompa IC, pompa ACM, pompa puffer si ventilator

Automatizarea cu microprocesor REGLER RC-46v3, echipată cu senzor de gaze arse și algoritm PID, este o soluție avansată pentru controlul centralelor termice pe combustibil solid și al instalațiilor termice complexe. Acest dispozitiv optimizează arderea, stabilizează temperatura și reduce masiv consumul de combustibil, gestionând simultan până la trei pompe distincte și ventilatorul suflantă pentru a asigura un randament termic maxim.

Funcționalitate și principiu de operare

Sistemul utilizează tehnologie avansată pentru a asigura un management termic eficient și extrem de personalizabil, fiind dotat cu un afișaj LCD cu meniuri dedicate (utilizator și instalator) în limba română:

• Algoritm PID și controlul ventilatorului: Reglează dinamic și continuu turația ventilatorului pe măsură ce apa se apropie de temperatura setată. Acest control fin previne fluctuațiile termice, menține o ardere stabilă și reduce emisiile de gaze.

• Managementul gazelor de evacuare: Folosind senzorul de gaze arse inclus, controlerul analizează temperatura fumului eliminat pe coș. Când limita prestabilită este depășită, sistemul oprește ventilatorul, blocând pierderile de energie și forțând reținerea căldurii în centrală.

• Controlul pompelor principale (IC și ACM): Gestionează independent pompa de încălzire centrală și pompa boilerului pentru prepararea apei calde menajere, pe baza senzorilor dedicați.

• Pompă suplimentară multifuncțională: Include o ieșire și un senzor adițional pentru o a treia pompă, configurabilă în 5 moduri:

  • Pompă puffer: Încarcă rezervorul de acumulare doar dacă apa din centrală este cu cel puțin 3°C mai caldă decât cea din puffer.

  • Pompă solar: Activează circuitul solar doar dacă panourile sunt cu 3°C mai calde decât boilerul ACM.

  • Pompă pardoseală / IC secundar: Funcționează strict pe baza temperaturilor setate, fără a permite controlul printr-un termostat de ambient.

  • Recirculare ACM: Asigură apă caldă instant la robinet pe baza unor cicluri de funcționare/pauză.

• Integrare termostat de ambient (opțional): Permite conectarea unui termostat de cameră pentru a controla pompa principală de încălzire, corelând funcționarea instalației cu cererea reală de căldură din locuință.

Funcții de siguranță

Fiind responsabil de o instalație complexă, controlerul RC-46v3 excelează prin integrarea unor trepte stricte de siguranță pentru prevenirea avariilor:

• Protecție preventivă la supraîncălzire (+10°C): Dacă temperatura depășește cu 10°C pragul setat, automatizarea oprește ventilatorul și activează pompele pentru a disipa căldura. Această acțiune de siguranță ignoră termostatul de cameră (pompa IC pornește chiar dacă în casă este cald).

• Protecție termică hardware (STB > 90°C): Senzorul de temperatură al centralei conține un comutator bimetalic (STB). La atingerea temperaturii de 90°C, acesta taie fizic alimentarea ventilatorului. Sistemul se va reactiva doar după ce temperatura scade la un nivel sigur de 60°C.

• Funcția anti-îngheț: Dacă temperatura scade sub 7°C în camera centralei, sistemul pornește automat pompele pentru a preveni înghețul fluidului și spargerea conductelor.

• Funcția anti-blocare (Anti-stop): Previne griparea rotoarelor pompelor în afara sezonului de utilizare, activându-le automat timp de 1 minut la fiecare 7 zile de repaus.

Caracteristici tehnice

Întrebări și răspunsuri

Cum optimizează senzorul de gaze arse consumul de combustibil al centralei?

Fără acest senzor, centrala poate arde violent, trimițând o mare parte din căldură direct pe coșul de fum. Senzorul de evacuare monitorizează constant această pierdere; atunci când gazele devin prea fierbinți, controlerul oprește ventilatorul. Această acțiune domolește focul și forțează transferul energiei termice către apa din instalație, crescând semnificativ autonomia și reducând consumul de lemne.

Pot folosi un termostat de ambient pentru a controla pompa de încălzire în pardoseală (setată ca pompă suplimentară)?

Nu. Termostatul de ambient opțional poate controla doar circuitul principal al pompei de încălzire centrală (IC). Dacă alocați ieșirea pompei suplimentare pentru încălzirea în pardoseală, aceasta va funcționa strict pe baza temperaturilor citite de senzorul său dedicat, fără posibilitatea de a fi comandată de termostatul din cameră.

De ce este strict interzisă prelungirea cablului senzorului de temperatură al centralei?

Cablul de 60 cm dispune de 4 fire speciale deoarece conectează simultan cititorul de temperatură și comutatorul bimetalic de siguranță (STB). Tăierea, înădirea sau prelungirea acestui cablu distruge circuitul de protecție hardware care taie curentul ventilatorului la 90°C, expunând centrala unui risc critic de explozie sau avarie prin fierbere.

Notă tehnică importantă

• Integritatea senzorilor: Montați senzorul de temperatură al centralei ferm în teaca dedicată. Nu prelungiți sub nicio formă cablul de 60 cm al acestuia.

• Tip ventilator compatibil: Algoritmii sunt calibrați strict pentru ventilatoare de insuflare a aerului (care introduc aer în focar). Dacă instalația dumneavoastră funcționează cu un ventilator de exhaustare (montat pe evacuare pentru a trage gazele), consultați obligatoriu un specialist sau departamentul tehnic înainte de montaj.

• Instalare autorizată: Având în vedere complexitatea instalației și lucrul cu tensiuni de 230V, montarea, realizarea conexiunilor și parametrizarea din meniul de instalator trebuie efectuate exclusiv de către personal tehnic calificat.
