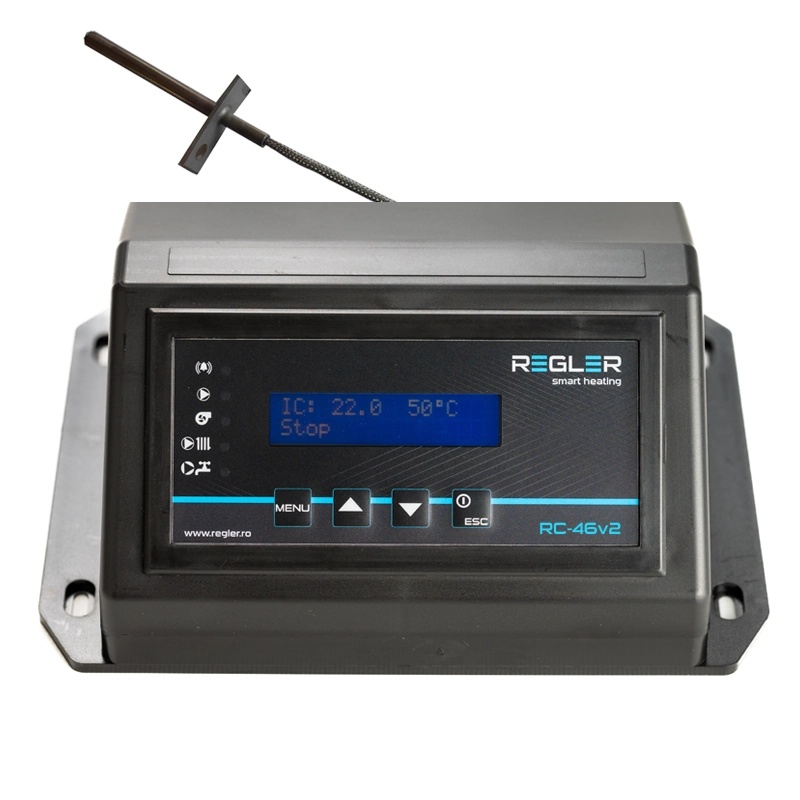

Automatizare centrala REGLER RC 46v2 cu senzor gaze arse, comanda pompa IC, pompa ACM si ventilator, optional termostat de ambient
Descriere
Automatizarea cu microprocesor REGLER RC 46v2 (capacitate de 500W) este un sistem universal avansat, dotat cu algoritm PID, destinat controlului centralelor clasice pe combustibil solid cu tiraj natural. Acest dispozitiv rezolvă problema arderii ineficiente a combustibililor dificili (cocs, lemne verzi, brichete) și a fluctuațiilor termice, gestionând simultan pompa de încălzire (IC), pompa de apă caldă menajeră (ACM) și ventilatorul. Prin optimizarea dinamică a tirajului, sistemul reduce semnificativ consumul de combustibil și asigură un transfer termic constant și sigur.
Funcționalitate și principiu de operare
Sistemul asigură un management termic complet, adaptându-se nevoilor instalației prin intermediul unui meniu complex în limba română afișat pe ecranul LCD:
-
Algoritm de control PID: Reglează dinamic turația ventilatorului suflantă în funcție de temperatura apei din cazan. Acest control previne variațiile bruște de temperatură și garantează o ardere puternică, constantă și curată.
-
Controlul pompelor (IC și ACM): Gestionează independent pompa circuitului de încălzire centrală și pompa boilerului pentru apă caldă menajeră, asigurând atât confortul termic în locuință, cât și prepararea eficientă a apei calde.
-
Integrare termostat de ambient (opțional): Permite conectarea unui termostat de cameră (inclusiv modele inteligente cu control prin internet, precum N20 sau CT3W). În acest mod, pompa IC este controlată strict de cererea de căldură din locuință, în strânsă colaborare cu parametrii centralei.
-

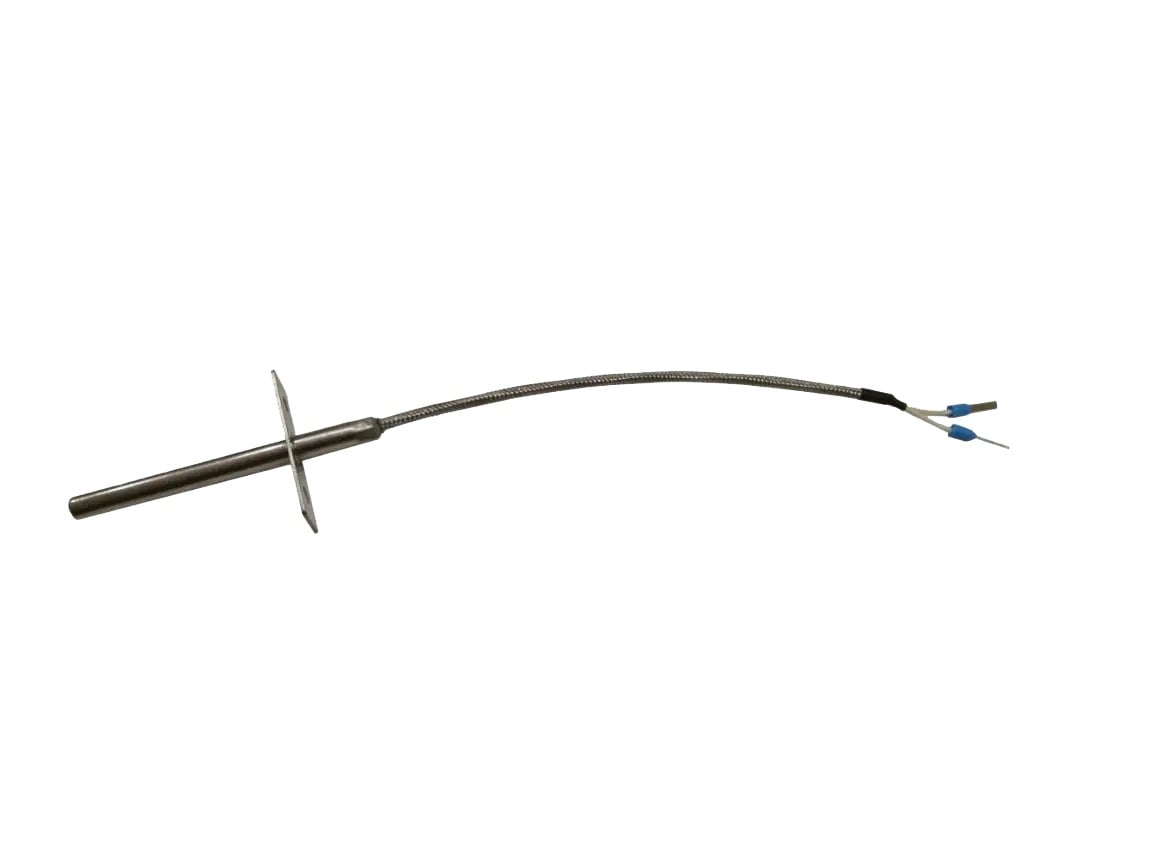

Optimizare prin senzor de gaze arse: Analizează temperatura gazelor evacuate pentru a ajusta tirajul ventilatorului. Această funcție reduce masiv pierderile de energie prin coșul de fum, menținând căldura în focar și crescând randamentul general al cazanului.
Funcții de siguranță
Fiind responsabil pentru exploatarea în siguranță a cazanelor pe lemne sau cărbune, controlerul integrează protecții critice hardware și software:
-
Protecție termică hardware (STB - 90°C): Senzorul de temperatură al centralei are încorporat un comutator bimetalic de siguranță. Dacă temperatura atinge 90°C, acesta taie fizic alimentarea electrică a ventilatorului, stopând imediat forțarea arderii.
-
Controlul setărilor incorecte: Dacă temperatura din cazan crește cu 5°C peste valoarea setată de utilizator (din cauza unor parametri de ventilare prea agresivi), automatizarea preia controlul. Trece automat la parametrii de siguranță setați de producător pentru a preveni supraîncălzirea.
-
Funcția anti-îngheț: Dacă temperatura apei în instalație scade sub 7°C, sistemul pornește automat pompele de recirculare pentru a preveni înghețarea fluidului și distrugerea conductelor.
-
Funcția anti-blocare (Anti-stop): Previne griparea mecanică a rotoarelor pompelor în afara sezonului de încălzire (vara), activându-le preventiv timp de 1 minut la fiecare 10 zile de repaus.
Specificații tehnice
| Parametru | Detalii |
| Putere totală maximă ieșiri | 500W |
| Algoritm de control | PID (modulare dinamică a turației) |
| Echipamente comandate | 1x Pompă IC, 1x Pompă ACM, 1x Ventilator suflantă |
| Senzori incluși | Temp. centrală (60 cm, STB încorporat), Temp. boiler ACM, Gaze arse |
| Conectivitate opțională | Termostat de ambient (fir / wireless / internet) |
| Prag declanșare STB | 90°C |
| Prag activare anti-îngheț | Sub 7°C |
| Interfață utilizator | Afișaj LCD, meniu complet în limba română |
Întrebări și răspunsuri
Pot prelungi cablul senzorului de temperatură al centralei la modelul RC 46v2?
Nu, acest lucru este strict interzis. Cablul are o lungime fixă de 60 cm și conține 4 fire speciale, deoarece integrează comutatorul bimetalic de protecție la supraîncălzire (STB). Tăierea, înădirea sau prelungirea acestuia anulează protecția hardware de la 90°C, creând un risc iminent de avarie gravă a cazanului.
Cum mă ajută conectarea unui termostat de ambient la această automatizare?
Prin adăugarea unui termostat de cameră, pompa de încălzire (IC) va trimite apă fierbinte în calorifere doar atunci când temperatura din casă scade sub nivelul dorit. Acest control precis previne supraîncălzirea camerelor și reduce drastic consumul inutil de combustibil.
Ce face mai exact funcția de "control al setărilor incorecte"?
Este un sistem de protecție software care corectează eventualele erori umane. Dacă ați configurat ventilatorul să sufle prea puternic, iar temperatura cazanului depășește cu 5°C valoarea țintă stabilită, automatizarea va ignora temporar setările dumneavoastră manuale. Va aplica imediat parametrii din fabrică pentru a domoli focul și a stabiliza centrala în condiții de siguranță.
Notă tehnică importantă
-
Tip ventilator compatibil: Algoritmul dispozitivului este calibrat exclusiv pentru ventilatoare de insuflare a aerului (care introduc aer proaspăt în focar și se opresc când temperatura este atinsă). Dacă centrala dumneavoastră funcționează cu un ventilator de exhaustare (montat pe evacuare pentru a trage fumul), este obligatoriu să consultați departamentul tehnic înainte de punerea în funcțiune.
-
Instalare electrică: Deoarece echipamentul lucrează cu tensiuni periculoase (230V) și gestionează sarcini de până la 500W, montarea fizică, realizarea conexiunilor și parametrizarea inițială trebuie efectuate exclusiv de către personal tehnic calificat.
