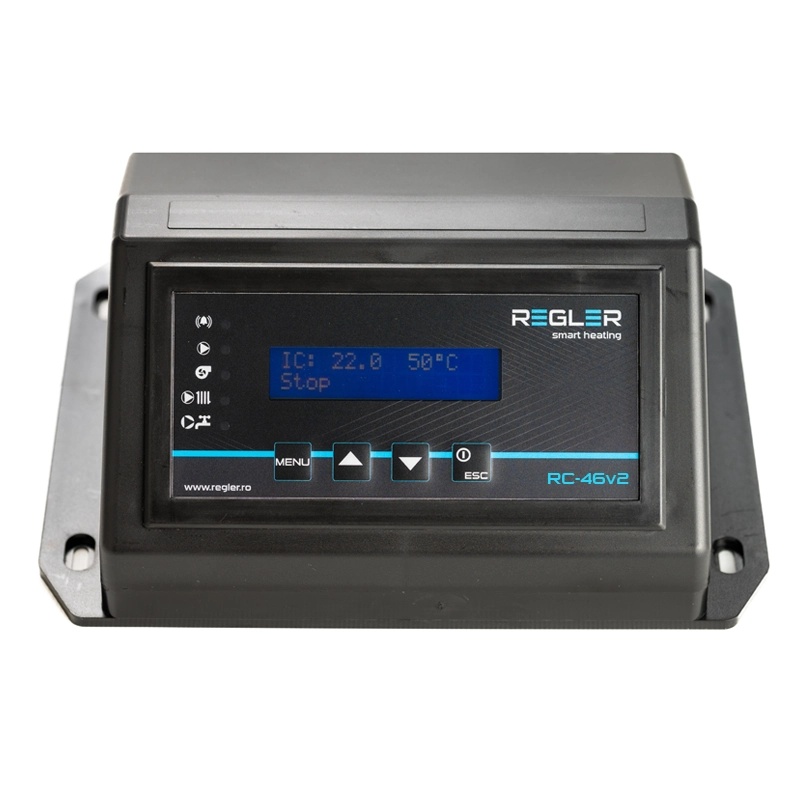

Controler centrala pe lemne/carbune REGLER RC 46v2, comanda pompa IC, pompa ACM si ventilator, optional termostat de ambient si senzor gaze arse

Controlerul cu microprocesor REGLER RC-46v2 este o automatizare avansată, bazată pe un algoritm PID, destinată cazanelor pe combustibil solid. Acest dispozitiv rezolvă problema ineficienței termice și a fluctuațiilor de temperatură prin gestionarea simultană și independentă a pompei de încălzire centrală (IC), a pompei de apă caldă menajeră (ACM) și a ventilatorului insuflant. Prin modularea dinamică a arderii, controlerul asigură un confort termic maxim în locuință și prepararea eficientă a apei calde, reducând în același timp consumul de combustibil și riscul de supraîncălzire a instalației.

Funcționalitate și principiu de operare

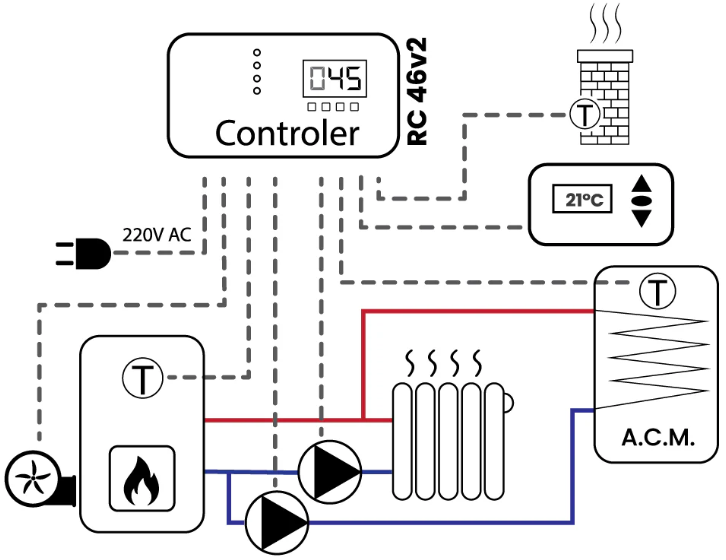

Sistemul automatizează complet procesul de ardere prin ajustări fine și gestionează inteligent cele două circuite hidraulice separate (încălzire și boiler), oferind o interfață intuitivă cu afișaj LCD și meniu în limba română:

• Algoritm inovator PID: Spre deosebire de controlerele clasice, algoritmul PID reglează dinamic și continuu turația ventilatorului pe măsură ce apa se apropie de temperatura setată. Această funcție asigură o ardere constantă, elimină inerția termică și generează o economie masivă de lemne sau cărbune.

• Control independent pentru pompa IC și pompa ACM: Gestionează distinct încălzirea locuinței (pornind/oprind pompa de calorifere) și prepararea apei calde (pe baza unui senzor dedicat montat în boilerul ACM). Pompa ACM se oprește automat când apa din rezervor atinge temperatura țintă.

• Profiluri sezoniere (Mod Vară / Iarnă): Permite salvarea unor setări complet separate în funcție de anotimp. În modul de „Vară”, circuitul de încălzire (IC) este dezactivat, iar centrala funcționează exclusiv pentru a încălzi apa din boiler.

• Integrare termostat de ambient (opțional): La conectarea unui termostat de cameră, pompa IC va fi oprită automat când locuința atinge temperatura dorită, evitând supraconsumul.

• Optimizare prin senzor de gaze arse (opțional): Dacă este instalat, controlerul oprește sau reduce turația ventilatorului atunci când temperatura fumului depășește limita setată, blocând risipa de energie termică prin coșul de evacuare.

• Memorie non-volatilă: La întreruperea energiei electrice, toate funcțiile și profilurile rămân memorate.

Funcții de siguranță

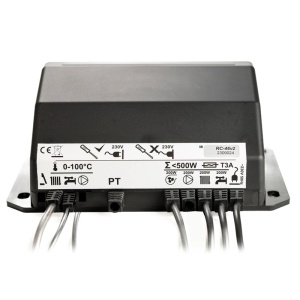

Fiind un echipament de putere (suportând o sarcină totală de 500W) destinat managementului arderii, modelul RC-46v2 pune un accent major pe siguranța instalației:

• Protector termic STB (hardware): Senzorul de temperatură al centralei este plasat într-un tub de cupru care include un comutator bimetalic de siguranță. Dacă apa atinge pragul critic de 90°C, acest senzor taie fizic alimentarea electrică a ventilatorului, oprind forțat întețirea focului.

• Funcția anti-îngheț: Monitorizează instalația pe timp de iarnă. Dacă temperatura apei din cazan scade sub limita critică (ex. 5°C), pompa de recirculare pornește automat pentru a menține apa în mișcare și a preveni spargerea conductelor.

• Funcția anti-stop: Previne griparea și blocarea mecanică a rotoarelor pompelor (IC și ACM) în afara sezonului de utilizare, activându-le automat pentru scurte intervale de timp.

Specificații tehnice

Întrebări și răspunsuri

Pot prelungi cablul senzorului de temperatură al centralei dacă este prea scurt?

Nu. Cablul de 60 cm al centralei dispune de 4 fire speciale, deoarece integrează comutatorul de siguranță bimetalic (STB). Tăierea sau prelungirea acestuia anulează protecția critică la 90°C, provocând defectarea sistemului și un risc major de avarie. (Notă: Senzorul pentru boilerul ACM are un cablu standard care permite ajustări conform manualului, dar cablul senzorului pentru centrală este strict interzis de modificat).

Cum mă ajută profilul de „Vară” dacă am conectat un boiler ACM?

Profilul de vară este ideal pentru sezonul cald: oprește complet circuitul de încălzire (pompa IC nu va mai trimite apă fierbinte în calorifere) și direcționează toată energia generată de centrală exclusiv către prepararea apei calde menajere. Aceasta se traduce printr-un consum minim de lemne doar pentru nevoile de apă caldă ale casei.

Ce se întâmplă cu arderea dacă instalez senzorul opțional de gaze arse?

Senzorul de gaze arse monitorizează constant temperatura fumului eliminat. Dacă focul arde prea violent și se pierde căldură pe coș, algoritmul PID oprește sau reduce automat ventilatorul. Această acțiune forțează menținerea energiei termice în interiorul centralei pentru a fi transferată eficient în apă, maximizând astfel autonomia cazanului.

Notă tehnică importantă

• Incompatibilitate puffer: Acest model este conceput pentru gestionarea directă a încălzirii și a unui boiler ACM. Nu este recomandat pentru sisteme complexe care includ un rezervor de acumulare (puffer). Pentru acele configurații, utilizați modele dedicate, precum RC-46v3.

• Tip ventilator compatibil: Sistemul este calibrat strict pentru ventilatoare de insuflare a aerului. Dacă centrala dumneavoastră necesită controlul unui ventilator de exhaustare (montat pe coș pentru a trage gazele), este obligatoriu să consultați departamentul tehnic înainte de instalare.

• Instalare electrică: Montarea echipamentului, conexiunile la rețeaua electrică (230V) și punerea în funcțiune trebuie efectuate exclusiv de către un instalator calificat sau un electrician autorizat.
