Automatizare centrala REGLER RC 36v3, comanda pompa IC, pompa ACM si ventilator

Descriere

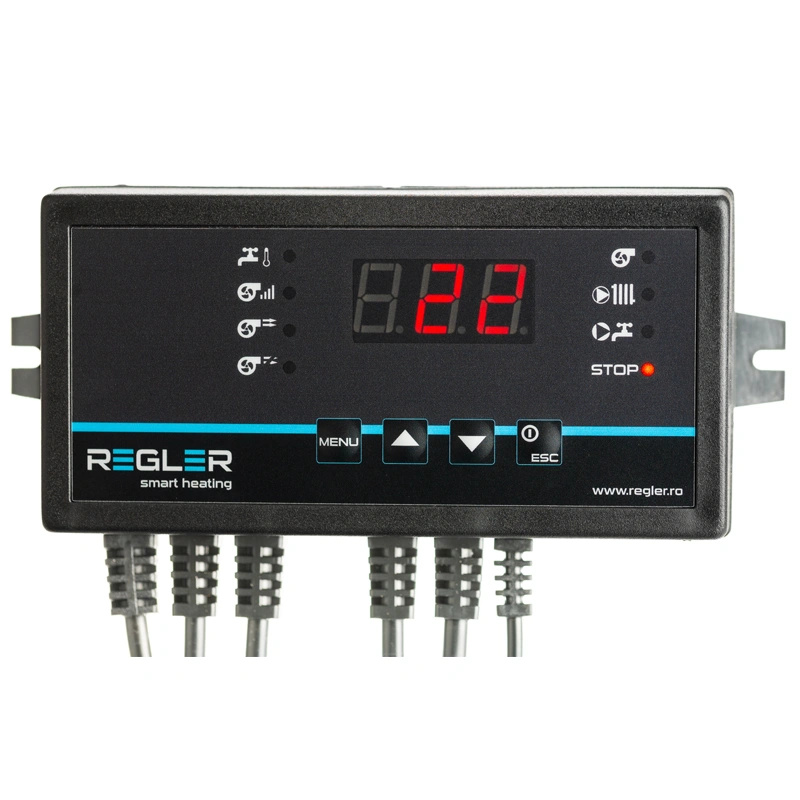

Controlerul cu microprocesor REGLER RC-36v3 este o soluție avansată de automatizare destinată cazanelor clasice pe combustibil solid, concepută pentru a gestiona simultan pompa de încălzire centrală (IC), pompa de apă caldă menajeră (ACM) și ventilatorul insuflant. Acest dispozitiv optimizează procesul de ardere prin modularea turației ventilatorului și rezolvă problema ineficienței termice, asigurând o distribuție corectă a agentului termic atât pentru încălzirea locuinței, cât și pentru prepararea apei calde din boiler.

Funcționalitate și principiu de operare

Sistemul adaptează funcționarea centralei la calitatea combustibilului și la necesarul termic, oferind utilizatorului un meniu complex pentru personalizarea algoritmilor de ardere:

• Moduri de funcționare a pompelor:

  • Numai încălzire centrală: Activ când instalația nu include un boiler; gestionează doar pompa IC.

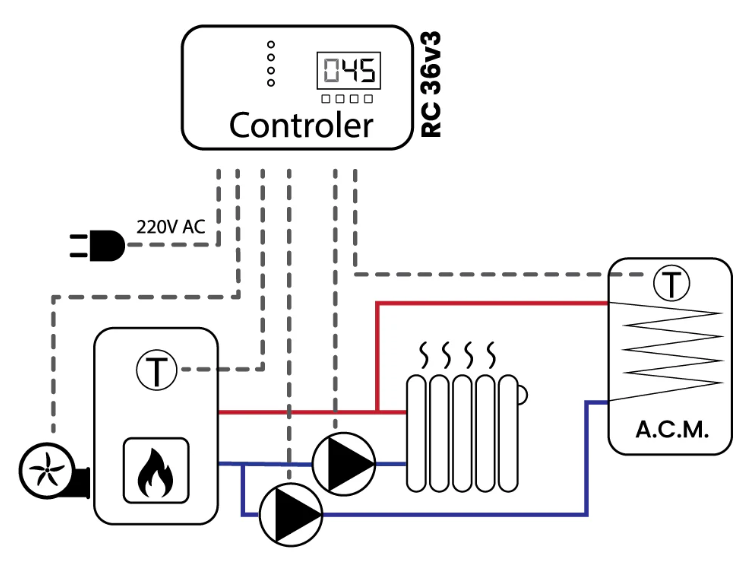

  • Funcționare în paralel: Ambele pompe funcționează conform setărilor proprii. Pompa IC distribuie căldura în calorifere, iar pompa ACM prepară apa caldă până la atingerea temperaturii dorite în rezervor.

  • Modul de vară: Pompa de încălzire este oprită (pornește doar în caz de alarmă termică), iar sistemul gestionează exclusiv pompa ACM pentru prepararea apei calde menajere.

• Modularea și histerezisul ventilatorului: Turația suflantei este ajustată automat. Histerezisul (reglabil între 1-5°C) previne pornirile și opririle repetate, trecând centrala în modul de menținere a jarului prin insuflări periodice scurte atunci când temperatura este atinsă. Insuflările pot fi oprite complet (valoarea "0").

• Ajustări fine: Permite setarea temperaturilor de pornire independente pentru pompele IC și ACM (30-65°C), reglarea vitezei minime a ventilatorului (10-70%) pentru o funcționare silențioasă și setarea timpului de stingere (10-240 minute) pentru oprirea ventilatorului după epuizarea combustibilului.

• Memorie non-volatilă: La întreruperea energiei electrice, toți parametrii salvați de utilizator sunt păstrați intacti.

Funcții de siguranță

Pentru a proteja instalația termică și a preveni accidentele, automatizarea este echipată cu sisteme de siguranță hardware și software:

• Protecție termică hardware (STB - 92°C): Senzorul de temperatură al centralei este introdus într-un tub de cupru care conține și un comutator bimetalic. La atingerea temperaturii critice de 92°C, acesta taie fizic alimentarea electrică a ventilatorului pentru a opri întețirea focului.

• Funcția anti-îngheț: Dacă temperatura apei în instalație scade sub pragul de 7°C, controlerul activează automat pompele pentru a preveni înghețarea și spargerea conductelor.

• Funcția anti-stop: Previne griparea mecanică a pompelor în sezonul de vară (când încălzirea este oprită) prin pornirea acestora timp de 10 secunde la fiecare 10 zile.

Specificații tehnice

Întrebări și răspunsuri

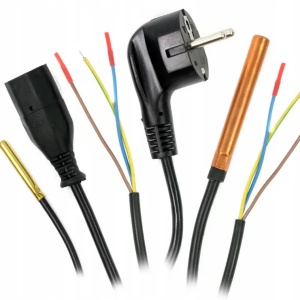

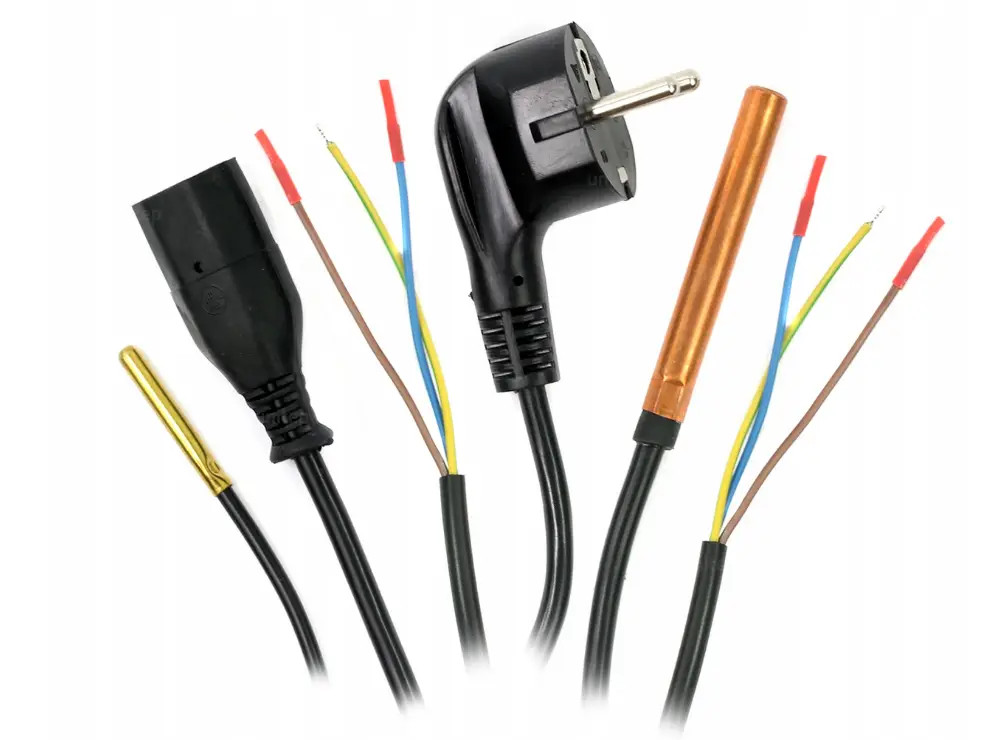

De ce nu se poate prelungi cablul senzorului de temperatură al centralei?

Cablul senzorului are o lungime fixă de 60 cm și conține 4 fire speciale, deoarece integrează comutatorul bimetalic de siguranță (STB). Orice tăiere sau prelungire a acestui cablu va anula protecția hardware la supraîncălzire (de la 92°C), generând un risc major de avarie.

Pot folosi controlerul RC-36v3 doar vara, pentru a face apă caldă la baie?

Da. Dispozitivul dispune de un "Mod de vară" dedicat. Prin activarea acestuia, pompa de încălzire a caloriferelor rămâne oprită, iar automatizarea va controla exclusiv pompa de apă caldă menajeră (ACM) pentru a încălzi apa din boiler, reducând astfel consumul de combustibil.

Se poate conecta un termostat de cameră la această automatizare?

Nu. Modelul RC-36v3 este conceput să gestioneze arderea și distribuția agentului termic strict pe baza valorilor citite de senzorii proprii (de pe centrală și de pe boiler). Dispozitivul nu este prevăzut cu intrare pentru un termostat de ambient.

Notă tehnică importantă

• Restricție puffer: Acest echipament nu este destinat sistemelor complexe care includ un rezervor de acumulare (puffer). Pentru acele instalații, producătorul recomandă modelele RC-34v3 sau RC-46v3.

• Tipul ventilatorului: Controlerul este calibrat pentru ventilatoare de insuflare (care împing aerul în focar). Dacă centrala dumneavoastră utilizează un ventilator de exhaustare (montat pe coș pentru extragerea fumului), este obligatoriu să consultați un specialist sau departamentul nostru tehnic înainte de instalare.

• Norme de siguranță: Având în vedere lucrul cu tensiuni de 230V, montajul, instalarea și configurarea inițială trebuie realizate exclusiv de către personal tehnic calificat.
