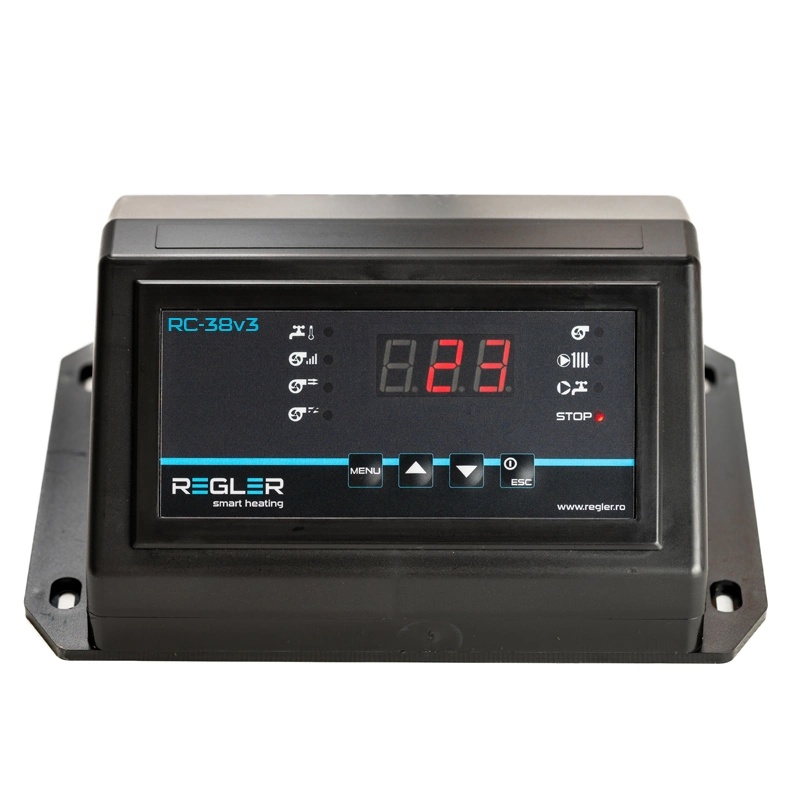

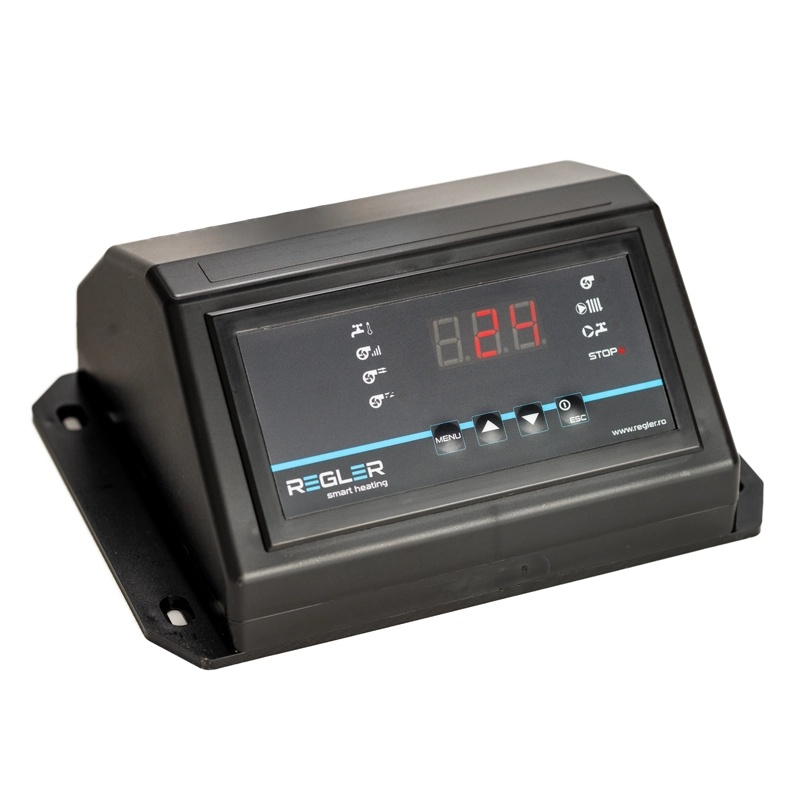

Controler centrala pe lemne/carbune REGLER RC 38v3, comanda pompa IC, pompa ACM si ventilator

Controlerul cu microprocesor REGLER RC-38v3 este o automatizare avansată destinată cazanelor pe combustibil solid, concepută pentru a gestiona simultan pompa de încălzire centrală (IC), pompa de apă caldă menajeră (ACM) și ventilatorul insuflant. Acest dispozitiv optimizează procesul de ardere prin modularea turației ventilatorului și asigură distribuția eficientă a agentului termic, rezolvând problema fluctuațiilor de temperatură și garantând prepararea apei calde menajere în condiții de maximă eficiență.

Funcționalitate și principiu de operare

Sistemul funcționează prin monitorizarea continuă a temperaturilor din centrală și din boilerul de apă caldă, afișând datele pe un ecran LED clar. Utilizatorul poate selecta dintre 3 moduri de funcționare distincte, adaptate nevoilor locuinței:

• Funcționare numai pompă de încălzire (IC): Modul standard activat atunci când instalația nu include un boiler pentru apă caldă menajeră (funcționează doar pe încălzirea casei).

• Funcționare paralelă (IC și ACM): Ambele pompe funcționează independent, conform setărilor individuale. Pompa de încălzire distribuie agentul termic în calorifere la depășirea pragului setat, în timp ce pompa ACM prepară apa caldă până la atingerea temperaturii dorite în rezervor.

• Modul de vară: Optimizat pentru sezonul cald, permite funcționarea exclusivă a pompei de apă caldă menajeră. Pompa de încălzire centrală rămâne oprită, fiind activată strict în situații de urgență (depășirea temperaturii de alarmă a centralei).

• Modularea ventilatorului: Dispozitivul ajustează automat turația suflantei în funcție de temperatura apei din cazan pentru o ardere constantă și eficientă.

Funcții de siguranță

Automatizarea prioritizează siguranța sistemului termic prin mecanisme multiple, esențiale pentru gestionarea cazanelor pe combustibil solid:

• Protecție la supraîncălzire software (70 - 90°C): Dacă temperatura cazanului depășește pragul de alarmă setat, controlerul oprește imediat ventilatorul (tăind tirajul) și activează forțat pompa de încălzire centrală pentru a disipa rapid căldura în calorifere și a preveni fierberea apei.

• Protecție termică hardware (STB - 92°C): Ca măsură de siguranță absolută, comutatorul bimetalic integrat în senzorul cazanului întrerupe fizic alimentarea ventilatorului la atingerea pragului de 92°C. Sistemul va permite repornirea suflantei doar după răcirea completă a apei la 60°C.

• Funcția anti-îngheț: Previne spargerea conductelor în sezonul rece, pornind automat pompele dacă senzorul detectează o scădere a temperaturii apei sub 7°C.

• Funcția anti-stop: Elimină riscul blocării sau gripării rotoarelor pompelor în afara sezonului de funcționare, activându-le preventiv timp de 1 minut la fiecare 7 zile.

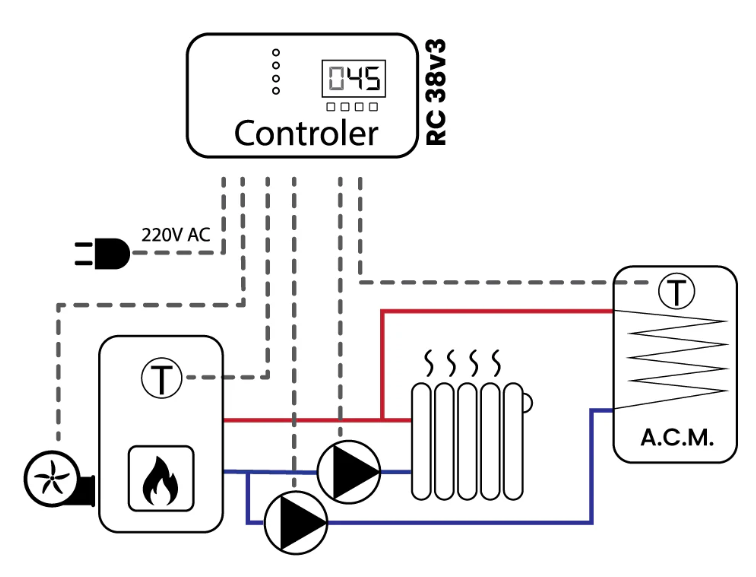

Schema de montaj:

Caracteristici tehnice

Întrebări și răspunsuri

Pot folosi controlerul REGLER RC-38v3 exclusiv pentru încălzirea casei, fără a avea un boiler conectat?

Da. Automatizarea dispune de opțiunea „Funcționare numai pompă de încălzire”. Puteți seta sistemul să gestioneze exclusiv pompa circuitului de încălzire (IC) și ventilatorul, ignorând complet funcțiile pentru prepararea apei calde menajere.

De ce este interzisă prelungirea cablului senzorului de temperatură al centralei?

Cablul de 60 cm dispune de 4 fire speciale deoarece integrează direct comutatorul bimetalic de protecție la supraîncălzire (STB). Tăierea, înădirea sau prelungirea acestui cablu anulează mecanic funcția critică de decuplare a ventilatorului la 92°C, expunând centrala unui pericol major de avarie și fierbere.

Se poate conecta un termostat de ambient la modelul RC-38v3 pentru control din casă?

Nu. Modelul RC-38v3 este proiectat să controleze instalația termică exclusiv pe baza valorilor citite de senzorii de temperatură montați pe cazan și pe boiler. Dispozitivul nu este prevăzut cu o intrare dedicată pentru conectarea unui termostat de cameră.

Notă tehnică importantă

• Compatibilitate puffer: Acest produs nu deține algoritmii necesari pentru sistemele complexe cu pompă de încărcare pentru rezervor de stocare (puffer). Pentru astfel de instalații, recomandăm modelele dedicate RC-34v3 sau RC-46v3.

• Tip ventilator: Controlerul este proiectat strict pentru ventilatoare de insuflare a aerului (care introduc forțat aer în focar). Dacă centrala utilizează un ventilator de exhaustare (montat pe evacuare pentru tragerea gazelor), este imperativ să consultați departamentul tehnic al distribuitorului înainte de achiziție.

• Avertisment de siguranță: Deoarece echipamentul operează la tensiuni de 230V, instalarea, legăturile electrice și setarea inițială a parametrilor trebuie efectuate exclusiv de către personal calificat sau electricieni autorizați.
