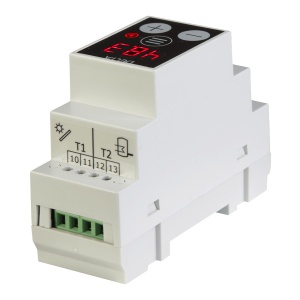

Controler panouri solare termice tSOL DELTA
Descriere
Automatizare Panouri Solare (Montaj pe șină DIN): Controler Diferențial SOL DELTA (Funcție Delta T & Mod Vacanță)
SOL DELTA (produs de Technogamma) este un termostat diferențial programabil, specializat și extrem de precis, conceput pentru a controla optim schimbul de căldură dintre colectorul solar și boilerul de apă caldă. Datorită designului său compact, creat exclusiv pentru montajul pe șină DIN, acest controler este alegerea perfectă pentru instalatorii care doresc să integreze automatizarea direct în tabloul electric al camerei tehnice, obținând un aspect curat și profesional.
Pe lângă menținerea unui randament maxim al sistemului solar, dispozitivul monitorizează constant instalația pentru a preveni situațiile de urgență, oferind siguranță și confort total.
Avantaje Majore și Funcționalitate Premium
-
Algoritm Diferențial (Delta T): Dispozitivul monitorizează continuu temperaturile. Când colectorul solar este mai fierbinte decât boilerul cu o valoare prestabilită, pompa de circulație este activată pentru a transfera energia gratuită a soarelui în apa menajeră.
-
Modul Vacanță & Răcire Boiler: O funcție absolut esențială pentru siguranța sistemelor solare pe timpul verii! Dacă plecați de acasă și nu consumați apă caldă, controlerul va activa răcirea controlată a boilerului pentru a preveni supraîncălzirea periculoasă a instalației.
-
Protecție la Îngheț (Defrosting): Pe timpul iernii, dacă temperatura din panou scade periculos de mult, sistemul poate transfera scurt căldură din boiler spre panou pentru a preveni înghețarea fluidului solar.
-
Interfață Intuitivă: Echipat cu un afișaj digital clar (din 3 cifre), un indicator LED pentru starea pompei de circulație și 3 butoane tactile pentru o programare rapidă.
Pachet Complet (Senzori de Înaltă Rezistență Incluși)
Sistemul vine pregătit de instalare, incluzând 2 senzori de temperatură de înaltă calitate:
-
1 buc. Senzor Colector Solar: Dotat cu cablu din silicon ultra-rezistent la temperaturi extreme (-40°C ÷ 125°C).
-
1 buc. Senzor Boiler. (Notă: Suportă senzori NTC standard sau senzori industriali de înaltă precizie Pt1000 pentru citiri până la 700°C).
Parametri Tehnici Reglabili (Flexibilitate Totală)
Controlerul permite ajustarea fină a tuturor parametrilor pentru a se potrivi oricărui tip de instalație:
| Parametru Setabil | Interval de Setare |
| Diferență temp. PORNIRE pompă (∆T) | 5°C ÷ 20°C |
| Diferență temp. OPRIRE pompă | 1°C ÷ 15°C |
| Temperatură protecție Colector Solar | 90°C ÷ 125°C |
| Temperatură limită supraîncălzire Boiler | 80°C ÷ 100°C |
| Temperatură protecție anti-îngheț panou | -30°C ÷ 15°C |
| Temperatură setată Boiler (ACM) | Reglabilă manual (BoilSet) |
Specificații Tehnice Principale
| Specificație | Detalii Tehnice |
| Alimentare electrică | 230 V, 50 Hz |
| Consum propriu de energie | 1.5 VA |
| Ieșire Releu Pompă (R1) | 5A / 1 kW (250 VAC) |
| Tip Montaj | Șină standard DIN (Doar pentru interior) |
| Tip Senzori Suportați | NTC (-40 ÷ 125°C) sau Pt1000 (-40 ÷ 700°C) |
ATENȚIONARE IMPORTANTĂ PENTRU INSTALARE!
Deoarece acest echipament se montează în tabloul electric (pe șină DIN) și comută sarcini la tensiunea rețelei de 230V, montajul fizic, realizarea conexiunilor pompei și setarea parametrilor termici de siguranță trebuie efectuate EXCLUSIV de către un electrician autorizat sau un instalator calificat, respectând cu strictețe normele de protecție a muncii! Nu deschideți panoul sub tensiune.

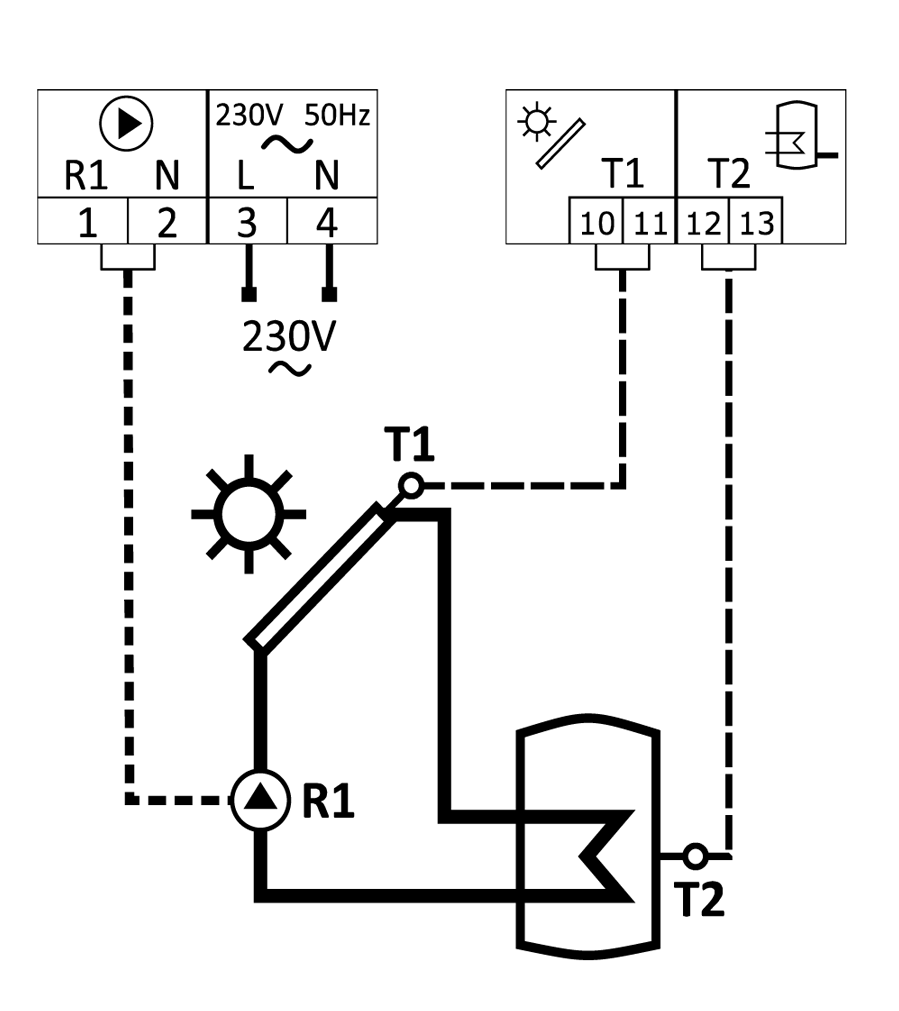

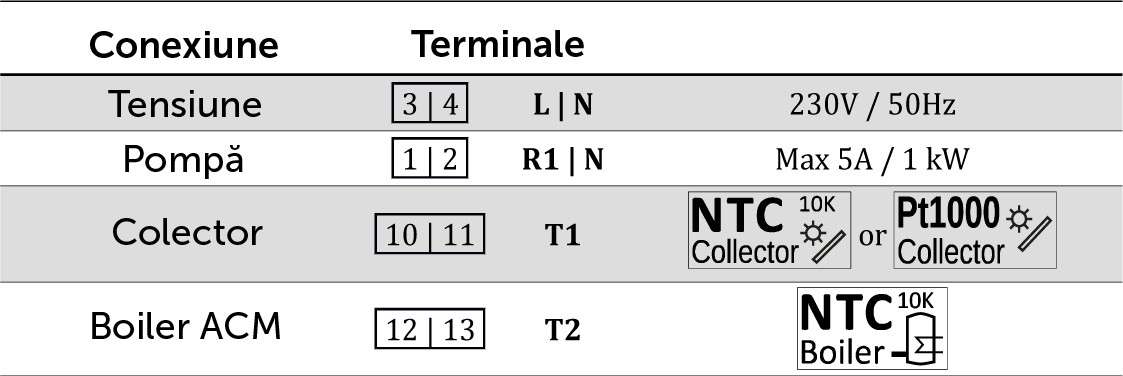

Schemă de conectare:
