Controler panouri solare tSOL TRIO

Descriere

Termostat diferențial programabil, având 3 intrări și 2 ieșiri, specializat pentru schimbul de căldură îintre colectorul solar și boiler. Este echipat cu 3 senzori si poate controla o pompa de circulatie si o rezistenta electrica.

Oferă un control optim al procesului, precum și monitorizare pentru situații de urgență, prevenind astfel condițiile extreme și periculoase. Aparatul monitorizează temperaturile colectorului solar și al boilerului astfel încât atunci când sunt îndeplinite condițiile logicii de control, energia termică generată în colectorul solar este transferată către boiler prin pompa de circulație.

Dispozitivul are și un termostat încorporat, care controlează încălzirea suplimentară al boilerului, fie că este vorba de o rezistență electrică sau altă sursă de căldură, independent de pompă. Montarea unui al treilea senzor termic în partea superioară al boilerului citește temperatura reală a apei calde.

Funcții:

- activare pompă de circulație prin algoritm de control de temperatură

- control încălzitor de apă (încălzirea boilerului de la o sursă suplimentară de căldură)

- control în mod vacanță

- controlul testului de pompă

- protecție anti-blocare pompă de circulație

Date tehnice:

Alimentare: 230V/50Hz

Ieșire releu pompă (R1) 1 kW / 5 A, 250 VAC

Ieșire releu rezistență încălzire (R2) 3 kW / 16 A, 250 VAC

Senzor de temperatură Pt1000 -40 ... 250 °C

Senzor de temperatură NTC -40 ... 125 °C

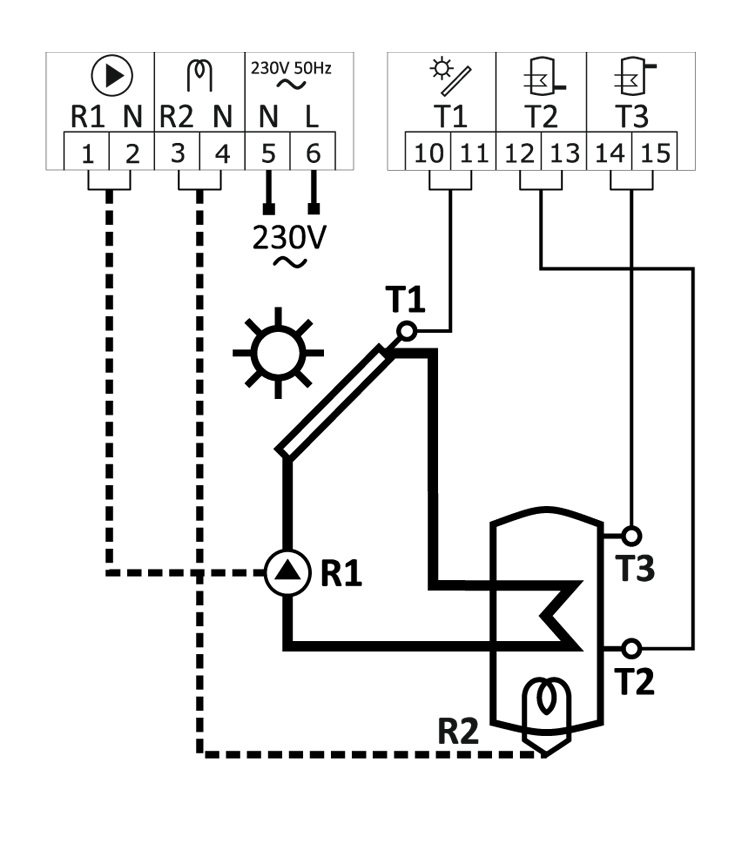

Schemă de montaj tSol TRIO:

Atenție! Instalarea, montarea și pornirea acestui echipament poate fi făcut numai de către personal autorizat, conform legislației în vigoare!

Dacă aveți întrebări sau nelămuriri referitoare la utilizarea produsului, vă rugăm să ne contactați!
