Controler solar DT Techsoll2, cu iesire optionala PWM

Descriere

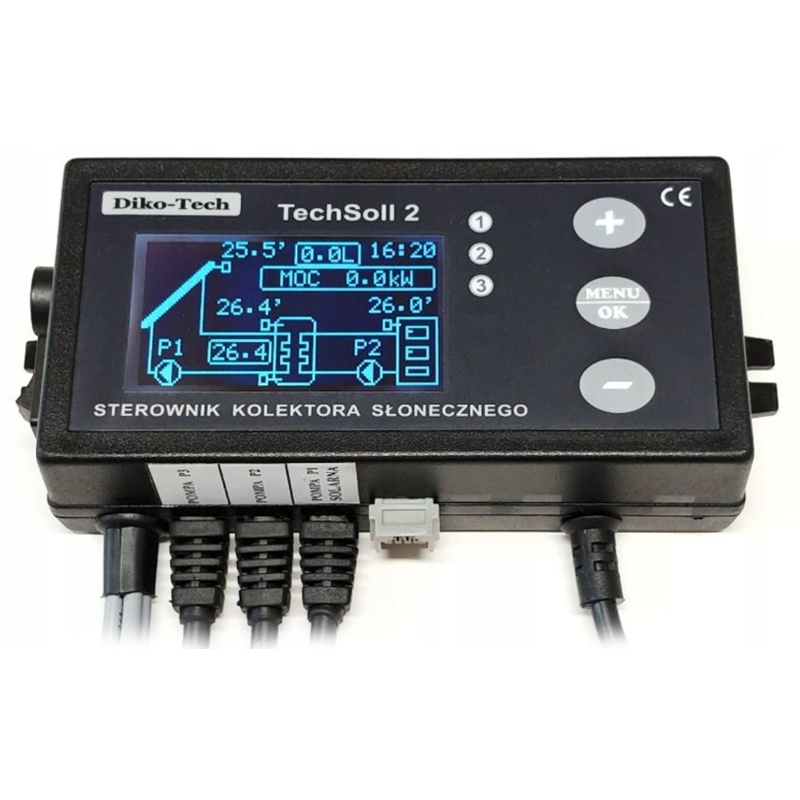

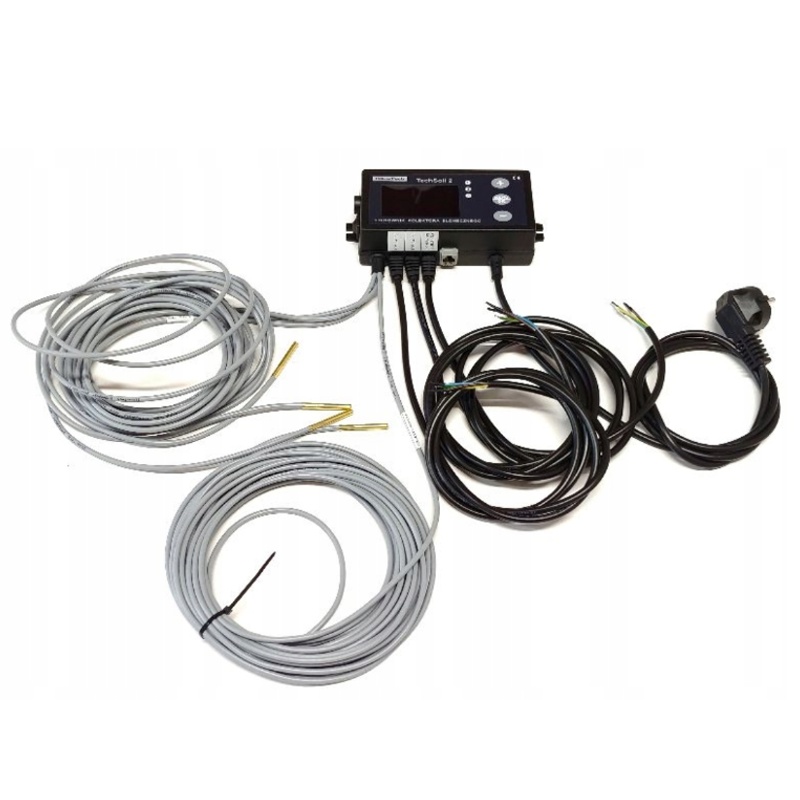

Controler de panouri solare Tech Soll 2 v.5 PWM, produs de compania poloneză Diko-Tech. Dispozitivul este conceput pentru a automatiza funcționarea pompelor din sistemele solare, având ca scop principal încălzirea apei calde menajere (ACM), dar și protejarea întregii instalații.

Funcții Principale

• Control PWM: Permite reglarea lină și continuă a puterii pompei prin intermediul unui semnal PWM (1 kHz, 1-100%).
• Monitorizarea Energiei: Controlează cantitatea de căldură recuperată din sistemul solar, oferind statistici detaliate pe zile și un istoric pe ultimele 12 luni (necesită setarea corectă a căldurii specifice a lichidului și a debitului).
• Mod de Vacanță (Urlop): Protejează sistemul împotriva supraîncălzirii în perioadele în care apa caldă nu este consumată.
• Protecție Termică și Anti-Îngheț: Previne înghețarea fluidului solar și schimburile termice extreme, răcind colectorul dacă temperatura maximă admisă este depășită.
• Funcția Anti-Stop: Pentru a preveni griparea rotorului, pompele sunt pornite automat timp de 15 secunde la fiecare 7 zile.

Specificații Tehnice

Scheme de Instalare Suportate

Controlerul poate fi configurat pentru mai multe tipuri de aplicații, printre care se numără:

Întrebări Frecvente (FAQ) - Tehnologia de Control PWM

1. Ce rol are funcția PWM la controlerul Tech Soll 2 v.5? Funcția PWM (Pulse Width Modulation) este inovația principală a acestui dispozitiv. Aceasta permite controlerului să regleze lin și continuu puterea pompei solare, evitând șocurile de pornire și funcționarea ineficientă la o singură viteză. Această modulare fluidă optimizează constant transferul de căldură dinspre colectorul solar către boilerul de apă caldă.

2. Pot folosi o pompă clasică (standard) cu acest controler?

Pentru a beneficia de funcția de modulare a turației descrisă mai sus, este obligatorie și exclusivă utilizarea unei pompe solare cu tehnologie PWM. Utilizarea unei pompe clasice (fără cablu dedicat de comandă PWM) nu permite reglarea fină a turației, anulând practic cel mai mare avantaj tehnologic al acestui controler.

3. Cum se activează modularea PWM din meniul aparatului? Controlul PWM se configurează direct din meniul de setări aferent pompei colectorului solar. Setarea implicită din fabrică este oprită (WYŁ.), așadar utilizatorul trebuie să activeze această funcție definind intervalul de lucru al semnalului între 50% și 100%. Pe parcursul funcționării, valoarea curentă a semnalului de modulare va fi afișată permanent pe ecranul principal, chiar lângă pictograma pompei P1.

4. Care sunt specificațiile tehnice ale semnalului PWM generat? Dispozitivul emite un semnal PWM extrem de stabil, cu o frecvență de 1 kHz. Factorul de umplere (cât la sută din timp semnalul este activ) variază pe o plajă foarte largă, de la 1% până la 100%, garantând o reglare milimetrică a turației pompei PWM conectate.

5. Cum se realizează conexiunea fizică a pompei PWM la controler? O pompă PWM are, pe lângă cablul clasic de alimentare, un cablu de comandă separat. Pentru transmiterea comenzii de modulare, se folosește soclul special RJ12 (o mufă tipică cu 6 pini) poziționat în partea superioară a controlerului. Cablul de semnal al pompei se conectează utilizând strict pinul 4 (alocat pentru PWM -) și pinul 5 (alocat pentru PWM +) ai acestei mufe.

ATENȚIONARE IMPORTANTĂ PENTRU INSTALARE!

Deoarece acest echipament funcționează la tensiunea rețelei (230 V, montajul fizic și realizarea conexiunilor la controlerul electronic trebuie efectuate EXCLUSIV de către personal calificat sau un instalator autorizat, respectând toate normele de siguranță! Decuplați energia electrică înainte de instalare.
