Controler panouri solare termice N-Sol 3

Descriere

Controler Inteligent pentru Panouri Solare: N-SOL 3 (cu Display Grafic)

Nowosolar N-SOL 3 este un controler inteligent de ultimă generație, proiectat pentru a gestiona funcționarea sistemelor solare termice la eficiență maximă și în condiții de siguranță absolută. Remarcabil prin versatilitatea sa, acest dispozitiv poate gestiona nu mai puțin de 13 scheme hidraulice diferite, integrându-se perfect în aproape orice configurație de încălzire solară.

Indiferent dacă aveți un sistem simplu cu un singur boiler, o configurație complexă cu două boilere, încălzire pentru piscină, sau colectori orientați Est-Vest, N-SOL 3 vă oferă controlul total și automatizat de care aveți nevoie.

Avantaje Majore și Funcționalitate Premium

• Display Grafic Generos: Ecranul LCD de mari dimensiuni vă permite să monitorizați în timp real temperaturile și starea de funcționare a pompelor. Dispune de iluminare de fundal ajustabilă pe o scară de la 0 la 10.

• Control Modulat al Pompei (Turație Variabilă): Ieșirea R1 permite modularea electronică a turației pompei solare principale, optimizând astfel transferul de căldură și consumul de energie. În plus, ieșirea secundară R2 poate controla o a doua pompă sau o vană cu 3 căi.

• Funcție Anti-Legionella: Siguranța sănătății familiei este pe primul loc. Controlerul asigură dezinfecția termică automată a apei calde menajere (ACM) la intervale de timp prestabilite, eliminând bacteriile periculoase.

• Contor de Energie Termică Integrat (Heat Meter): Puteți urmări cu exactitate energia produsă de panouri! Pentru un calcul precis, meniul permite setarea tipului de antigel (glicol), a concentrației acestuia și a debitului de fluid din instalație.

• Statistici Grafice Detaliate: Aplicația internă generează și afișează grafic istoricul de funcționare și parametrii sistemului (pe zile, săptămâni și ani).

• Răcire Nocturnă și Protecție la Supraîncălzire: Funcția de răcire permite disiparea excesului de căldură din boiler pe timpul nopții, prin intermediul panourilor. De asemenea, sistemul oprește automat pompa dacă temperatura atinge cote critice.

• Protecție Anti-Îngheț și Anti-Blocare (Anti-Stop): Pentru a preveni deteriorarea pe timp de iarnă, controlerul folosește căldura din boiler pentru a proteja panourile. Funcția „Anti-Stop” pornește automat pompele pentru 5 secunde, zilnic sau săptămânal, prevenind blocarea rotorului în perioadele de neutilizare.

Date Tehnice și Parametri

Întrebări Frecvente (FAQ)

1. Câte pompe poate controla simultan N-SOL 3?

Controlerul este conceput pentru a modula turația pompei solare principale (pe ieșirea R1). Suplimentar, dispune de o ieșire cu releu mecanic independent (R2) care poate fi configurată pentru a porni/opri o a doua pompă (pentru un al doilea boiler sau o piscină) sau pentru a comuta o vană deviatoare cu 3 căi.

2. Pentru ce tipuri de instalații este potrivit?

Este extrem de flexibil, având 13 scheme hidraulice predefinite în meniu. Poate gestiona sisteme cu un panou și un boiler, sisteme complexe cu două boilere, încălzirea piscinelor sau configurații cu două câmpuri de panouri (orientare Est-Vest).

3. Calculează corect energia dacă folosesc antigel (glicol) în instalație?

Da! Meniul dedicat contorului de energie vă permite să introduceți manual atât tipul de glicol utilizat, cât și concentrația acestuia, garantând astfel o statistică precisă a energiei termice captate.

AVERTISMENTE DE INSTALARE ȘI SIGURANȚĂ

• INSTALARE AUTORIZATĂ: Controlerul N-SOL 3 trebuie montat și pus în funcțiune exclusiv de către o persoană care deține pregătirea adecvată și calificări de electrician / instalator autorizat.

• PERICOL DE ELECTROCUTARE: Înainte de a începe orice lucrare de montaj sau de a deschide carcasa, controlerul trebuie deconectat complet de la rețeaua electrică (230V).

• ÎMPĂMÂNTARE OBLIGATORIE: Pentru funcționarea sigură și pentru a proteja atât echipamentul cât și utilizatorul, dispozitivul trebuie conectat la o priză / un circuit prevăzut cu împământare funcțională.

• MEDIUL DE MONTAJ: Dispozitivul este destinat utilizării în interior. Controlerul N-SOL 3 nu trebuie expus sub nicio formă la umiditate, ploaie sau condens excesiv.

Are 13 scheme prestabilite pentru funcționare:

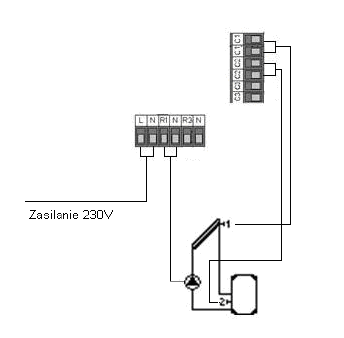

Schema 1 - Încărcarea rezervorului de apă caldă menajeră cu un colector solar.

Schema 2 - Încărcarea rezervorului de apă caldă menajeră cu un colector solar cu citirea temperaturii în partea superioară al rezervorului

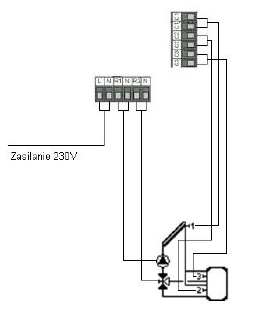

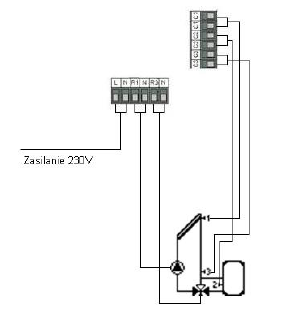

Schema 3 - Încărcarea rezervorului de apă caldă menajeră cu un colector solar cu bypass

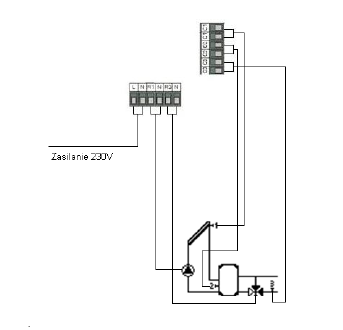

Schema 4 - Încărcarea rezervorului de stocare cu colectoare cu circuit de încălzire

Schema 5 - Încărcarea rezervorului prin două serpentine (două zone de încărcare a rezervorului)

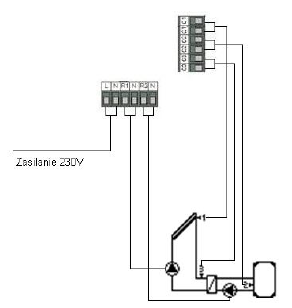

Schema 6 - Încărcarea rezervorului prin schimbător de căldură

Schema 7 - Încărcarea rezervorului cu 2 colectoare folosind o vană cu trei căi (de obicei est-vest)

Schema 8 - Încărcarea rezervorului cu 2 colectoare folosind o a doua pompă (de obicei est-vest)

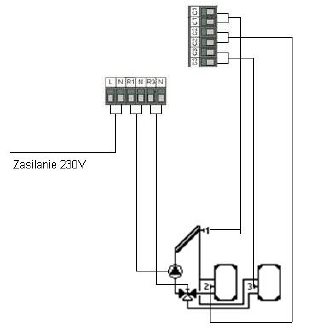

Schema 9 - Încărcarea a 2 rezervoare folosind o vană cu trei căi

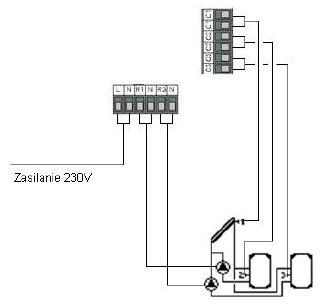

Schema 10 - Încărcarea a 2 rezervoare conectate în paralel folosind a doua pompă

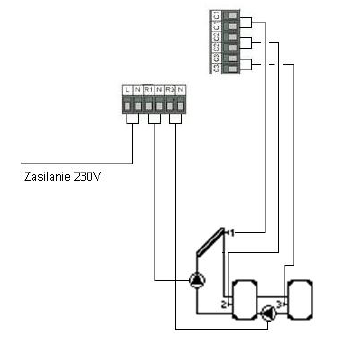

Schema 11 - Încărcarea a 2 rezervoare conectate în serie folosind două pompe

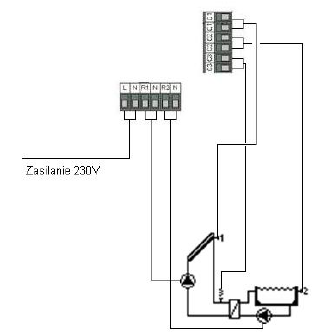

Schema 12 - Încărcarea piscinei folosind un schimbător de căldură

Schema 13 - Încărcarea rezervorului și apoi a piscinei folosind o vană cu trei căi și un schimbător de căldură

Atenție! Instalarea, montarea și pornirea acestui echipament poate fi făcut numai de către personal autorizat, conform legislației în vigoare!
