Senzor magnetic de siguranta pentru controlere IE-70/ REGLER RC-74v1, 74v2 (3m)

Descriere

Senzor Magnetic de Siguranță și Poziționare (Alimentator IE-70 / REGLER) cu Vârf Filetat

Protejați "inima" sistemului dumneavoastră de alimentare împotriva uzurii premature și a distrugerii mecanice! Acest senzor de siguranță/poziționare cu vârf filetat, bazat pe un principiu de funcționare magnetic de înaltă precizie (tip senzor Hall sau contact Reed), este conceput special pentru controlerele de top pentru cazane pe combustibil solid, cum ar fi Inter Electronics IE-70 sau REGLER RC-74.

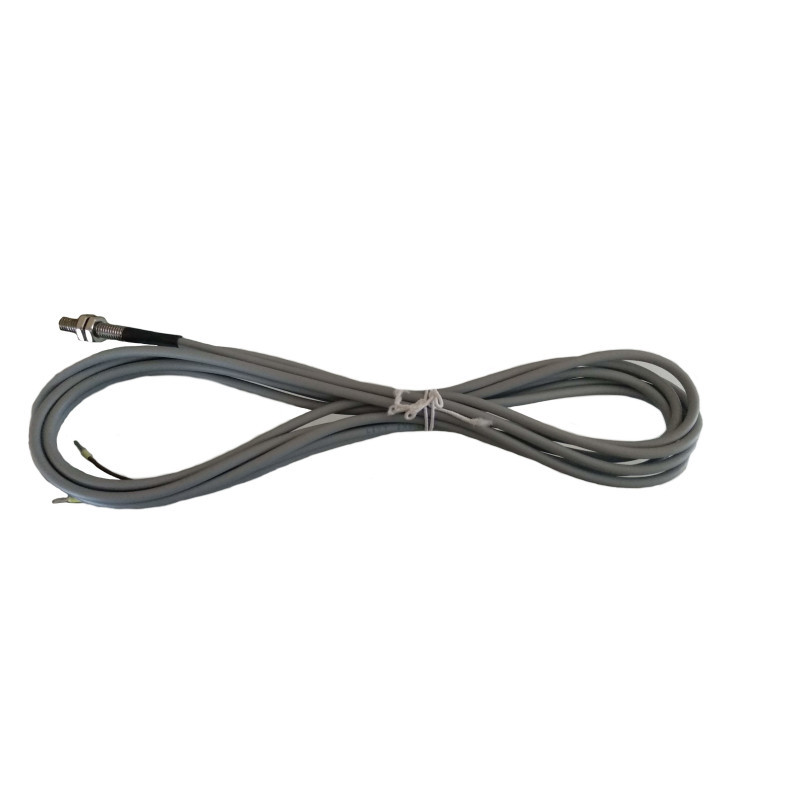

Funcția sa principală este de a monitoriza starea elementelor mecanice din sistemele de alimentare (cu peleți, cărbune etc.), cum ar fi capacul rezervorului, pistonul sau șnecul. Cu un cablu generos de 3 metri și piulițe de fixare incluse, garantează un montaj mecanic ferm și o comunicare ireproșabilă cu unitatea de comandă, prevenind avariile majore și costisitoare.

Avantaje Majore și Funcții Critice

• Funcționare Magnetică de Înaltă Precizie: Utilizând un sistem de citire bazat pe câmp magnetic (senzor Hall/Reed și magnet de neodim), senzorul detectează instantaneu mișcarea (sau lipsa acesteia) fără uzură fizică a componentelor electronice interne.

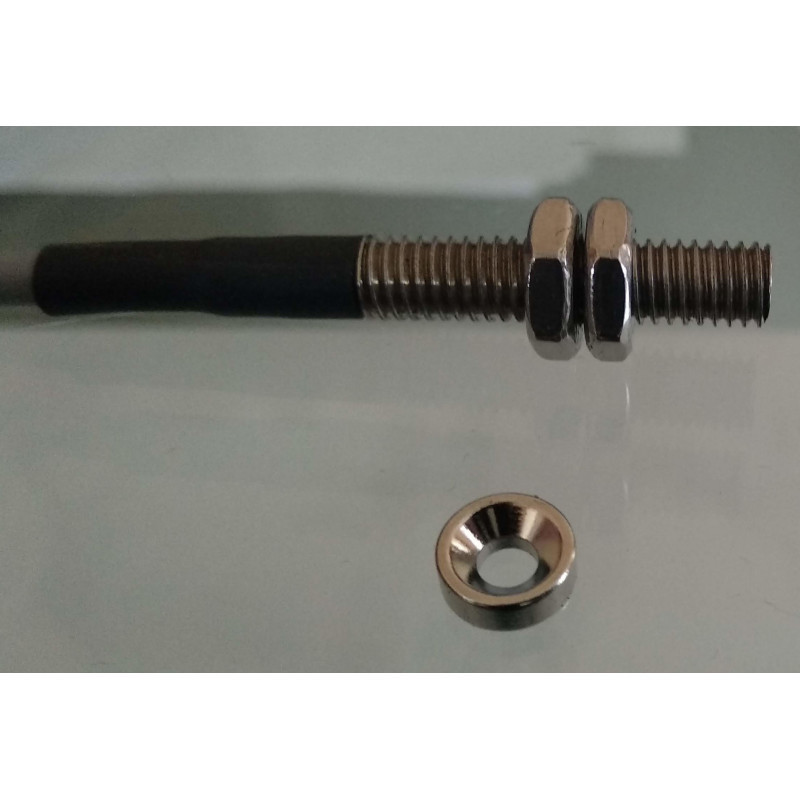

• Fixare Mecanică Inflexibilă: Vârful filetat, echipat cu piulițe de blocare, permite o înșurubare directă și rigidă pe panoul rezervorului sau pe cadrul alimentatorului, anulând vibrațiile mecanice care ar putea genera alarme false.

• Alimentator cu Piston (Senzor Poziționare): În sistemele cu piston, senzorul confirmă cursa completă a acestuia. Trimite un semnal către unitatea IE-70 atunci când pistonul atinge punctul maxim (de avans sau retragere). Dacă pistonul rămâne blocat și nu își finalizează mișcarea în timpul setat, controllerul oprește curentul, salvând motorul de la ardere.

• Alimentator cu Șnec (Alarmă Rupere Știft / Blocaj): Când este montat pe șnec, senzorul „citește” rotația. Știftul de forfecare este conceput să se rupă dacă un corp străin blochează melcul. Dacă motorul continuă să se învârtă dar șnecul stă pe loc (din cauza tăierii știftului), senzorul sesizează instantaneu lipsa rotației. Panoul IE-70 declanșează imediat alarma acustică și oprește sistemul, prevenind distrugerea motoreductorului.

• Monitorizare Capac Rezervor: Poate acționa și ca un senzor de siguranță la deschiderea capacului. Dacă buncărul de combustibil este deschis în timpul funcționării, automatizarea este avertizată instantaneu, prevenind accidentele sau retragerea fumului.

Date Tehnice

Întrebări Frecvente (FAQ)

1. Cum își dă seama controlerul IE-70 că s-a rupt știftul șnecului?

Magnetul furnizat se montează, de obicei, pe o roată de control sau pe capătul axului șnecului, în timp ce senzorul este fixat pe cadru. Senzorul „numără” trecerile magnetului. Dacă știftul se rupe pentru a proteja motorul de un corp dur, șnecul (și deci magnetul) se oprește, deși motorul merge. Când senzorul nu mai primește impulsul magnetic așteptat, IE-70 declanșează alarma „Eroare Șnec / Rupere Știft”.

2. Pot folosi acest senzor în locul senzorului de temperatură a apei?

Absolut NU! Deși la exterior arată similar cu o sondă metalică cu cablu lung, pe interior acesta este un senzor digital/magnetic de poziție, care închide și deschide un circuit în funcție de câmpul magnetic. Un senzor de temperatură citește rezistența electrică. Conectarea greșită a unuia în locul celuilalt va cauza o eroare imediată pe afișajul automatizării.

3. Cum reglez distanța dintre senzorul filetat și magnet?

Distanța este critică. Folosind cele două piulițe de pe axul filetat, puteți apropia sau îndepărta senzorul de piesa în mișcare (care conține magnetul). Urmați manualul alimentatorului dumneavoastră – de obicei, se recomandă o distanță de siguranță de 2-5 milimetri pentru a asigura o citire magnetică fermă, fără ca piesele să se lovească fizic între ele în timpul funcționării.

AVERTISMENTE ȘI RECOMANDĂRI DE INSTALARE

• Curățenia Zonei Magnetice: Praful fin, zgura sau, mai ales, pilitura de fier din camera tehnică se vor lipi de senzor și de magnet în timp, putând bloca citirea semnalului. Inspectați și ștergeți zona senzorului în timpul operațiunilor de curățare a centralei.

• Instalare Fără Tensiune Mecanică: Rotiți senzorul exclusiv de piulițele metalice. NU rotiți de cablul gri! Răsucirea forțată a cablului în timp ce înfiletați corpul metalic va duce la retezarea firelor fine din interiorul senzorului.

• Conectarea Electrică: Conectați senzorul doar cu controlerul deconectat complet de la rețeaua electrică (230V). Conectați cele două (sau trei) fire conform schemei tehnice furnizate cu automatizarea IE-70 sau REGLER. O conexiune pe cleme de curent puternic va „arde” instantaneu componenta magnetică fină a senzorului.
