Modul de extensie UM-1 pentru controlere P.W. KEY

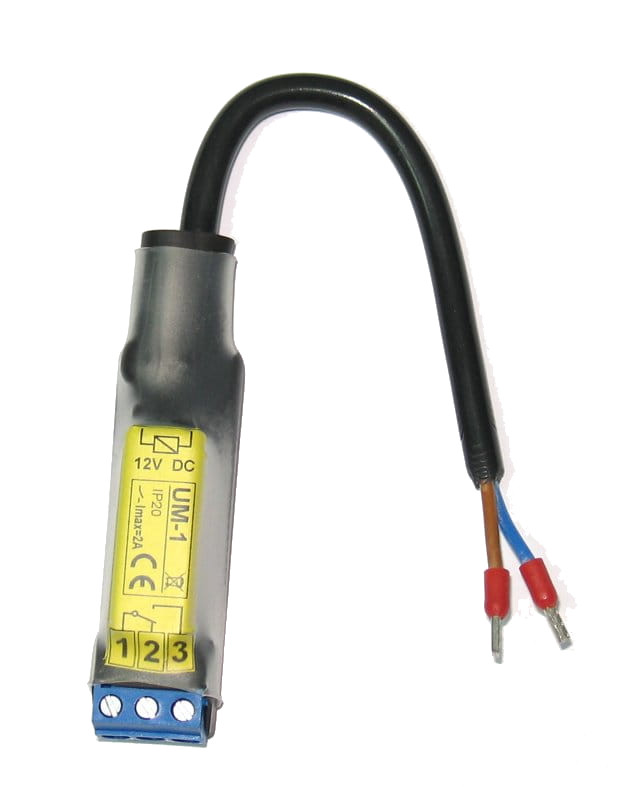

Modul de Extensie pentru Automatizări (KEY UM-1) – Deblochează Întregul Potențial al Centralei

Transformați o automatizare standard într-un sistem inteligent de management termic cu modulul de extensie KEY UM-1. Acest dispozitiv este „veriga lipsă” pentru proprietarii de centrale pe combustibil solid sau peleți echipate cu controllere din seria RK (ex. RK-2006) care doresc să adauge funcționalități de automatizare avansată fără a schimba unitatea centrală.

De ce ai nevoie de modulul UM-1?

• Control Multi-Sistem: Dacă automatizarea ta a rămas „fără ieșiri” pentru accesorii, UM-1 vine în ajutor. Acesta permite controllerului tău principal să gestioneze echipamente suplimentare precum: un șnec interior (alimentator), sistemul de deasenuire, sau un ventilator secundar.

• Integrare Sursă Alternativă: Este soluția perfectă pentru trecerea automată pe gaz/electric atunci când centrala pe combustibil solid rămâne fără combustibil, asigurând confortul casei fără întreruperi.

• Siguranță Sporită: Poți conecta o alarmă acustică sau un semnalizator vizual (girofar) care să te avertizeze instantaneu în caz de supraîncălzire sau erori critice ale senzorilor.

• Management Hidraulic Complex: Permite controlul suplimentar al pompelor de încălzire, al vanei de amestec sau al pompei de recirculare pentru apă caldă menajeră (ACM).

Date Tehnice

Întrebări Frecvente (FAQ)

1. Este dificil să conectez modulul UM-1 la centrala mea?

Instalarea este directă, dar necesită atenție la configurația controllerului principal. Modulul se conectează la portul dedicat de comunicație al seriei RK, iar setările pentru funcția dorită (alarmă, pompă suplimentară etc.) se fac direct din meniul de service al controllerului principal.

2. Pot folosi UM-1 pentru a comanda un motor de pompă de mare putere?

Modulul UM-1 are un curent maxim de 2A. Pentru pompe de circulație de mare putere sau motoare industriale, vă recomandăm să utilizați modulul UM-1 doar pentru a comanda un releu de forță (contactor) extern. Astfel, releul/contactorul va prelua sarcina mare, iar UM-1 va asigura doar semnalul de comandă (de protecție).

3. Ce înseamnă că este un modul de extensie?

Înseamnă că acesta nu funcționează singur. Este o "filială" a creierului centralei. El ascultă comenzile trimise de controllerul RK-2006 și activează perifericele conectate la el în funcție de programările făcute de utilizator.

AVERTISMENTE ȘI RECOMANDĂRI DE INSTALARE

• Alimentare 12V DC: Asigurați-vă că tensiunea de alimentare a modulului este corectă. Orice supratensiune (conectarea la 230V accidental) va distruge instantaneu componentele electronice ale modulului.

• Locația Montajului: Modulul UM-1 are un grad de protecție IP20. Nu îl instalați în zone expuse la vapori de apă, praf abundent sau temperaturi extreme (lângă focarul centralei). Ideal este să fie fixat în interiorul unei carcase de protecție sau pe șina DIN din tabloul de automatizare.

• Sarcina maximă: Nu depășiți pragul de 2A la ieșirea modulului. Dacă aveți dubii cu privire la consumul dispozitivului pe care vreți să îl comandați, utilizați întotdeauna un releu intermediar pentru a proteja integritatea modulului UM-1.

• Programare: După instalarea fizică, dacă dispozitivul nu pornește, verificați meniul de setări al controllerului principal (RK-2006). Trebuie activată funcția specifică pentru "Modul Extensie" sau "Ieșire Auxiliară" pentru ca controllerul să trimită comanda prin portul de comunicație.
