Controler vana de amestec REGLER RC 26v2, comanda vana, pompa vana, optional pompa bypass

Descriere

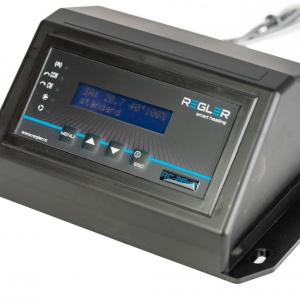

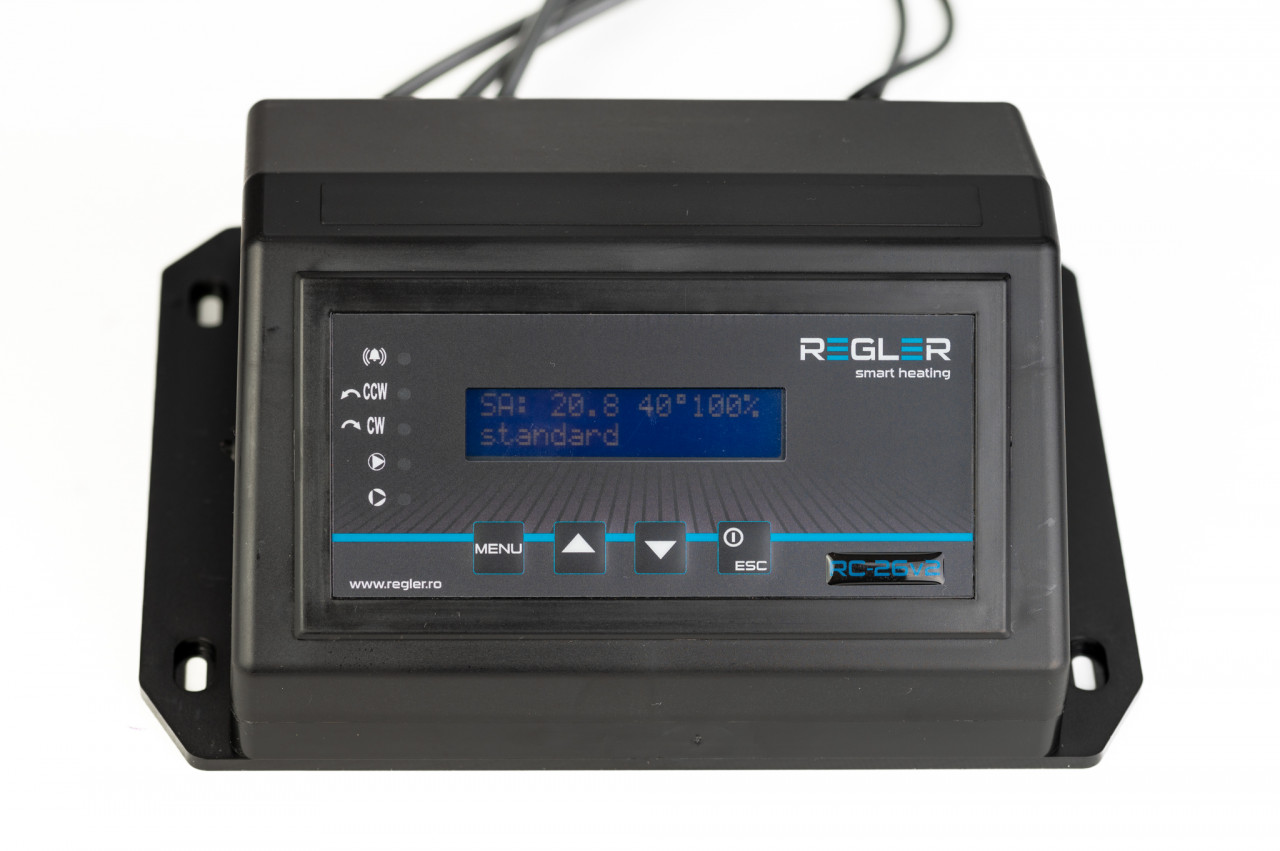

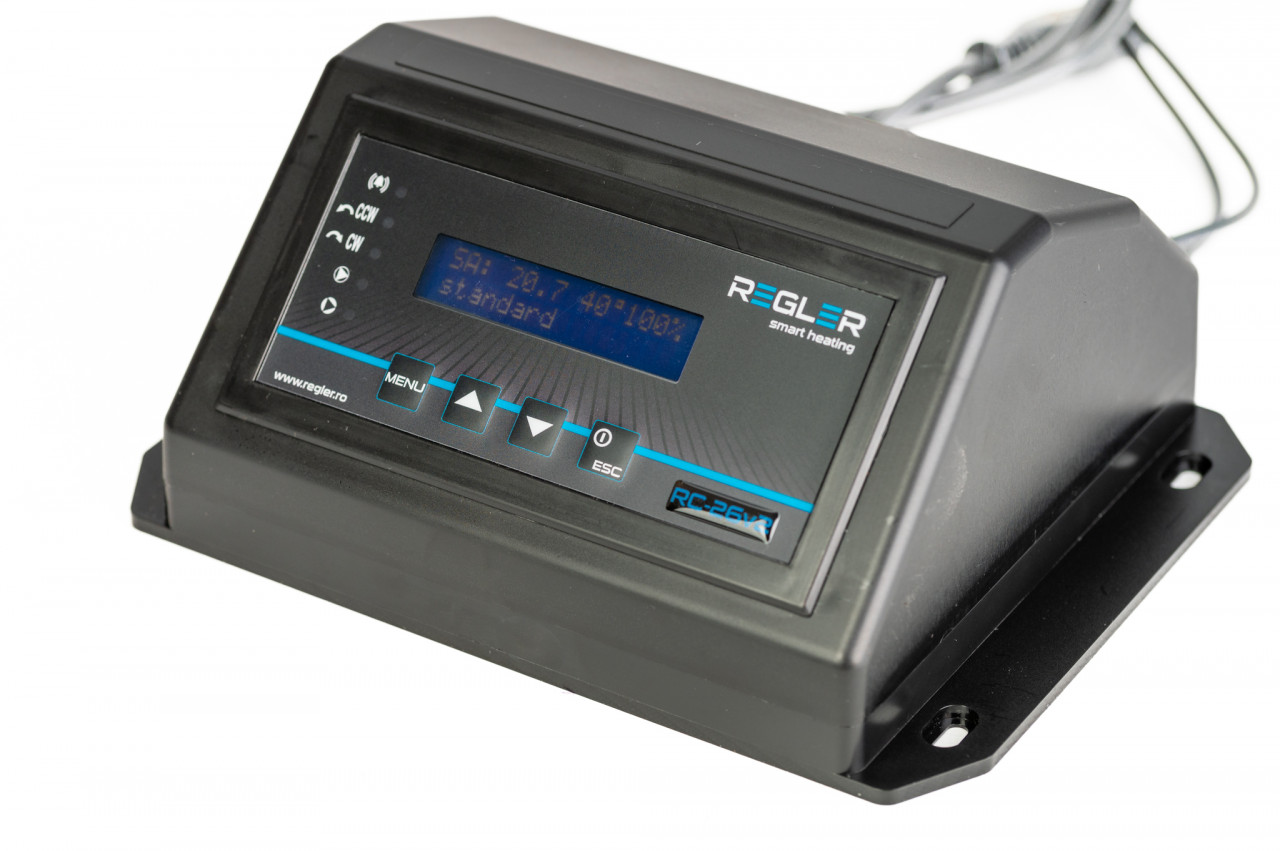

Controlerul cu microprocesor REGLER RC-26v2 este o soluție avansată de automatizare destinată gestionării precise a actuatorului unei vane de amestec (cu 3 sau 4 căi) și a pompei de circulație aferente. Acest dispozitiv rezolvă problema fluctuațiilor de temperatură din instalațiile de încălzire (precum caloriferele sau încălzirea în pardoseală) și previne șocurile termice, asigurând un amestec optim între apa fierbinte din centrală și apa de retur pentru un consum energetic minim.

Funcționalitate și principiu de operare

Sistemul asigură distribuția precisă a agentului termic prin controlul inteligent al vanei motorizate și al pompei, integrând opțiuni avansate de citire a mediului ambiant:

• Controlul vanei și al pompei: Automatizarea ajustează continuu poziția actuatorului pentru a regla proporția de amestec, în timp ce comandă funcționarea pompei pentru a distribui constant agentul termic în circuit.

• Amestec termic de precizie: Dispozitivul calculează și execută mixarea apei calde furnizate de cazan cu apa mai rece provenită de pe retur, obținând exact temperatura țintă setată în spatele vanei.

• Control meteo prin senzor exterior: Permite configurarea unei „curbe de încălzire”. Dispozitivul ajustează automat temperatura apei din sistem în funcție de schimbările temperaturii de afară, maximizând astfel eficiența energetică a centralei.

• Integrare termostat de cameră: Suportă conectarea unui termostat ambiental pentru a ajusta activitatea vanei de amestec și a pompei strict în funcție de necesarul de căldură din încăpere.

Funcții de protecție

Pentru a proteja atât integritatea sursei de căldură, cât și a instalației de distribuție, controlerul înglobează următoarele sisteme de siguranță:

• Protecție pentru încălzirea în pardoseală: Este o funcție critică ce limitează temperatura maximă a apei trimise în sistem la o valoare complet sigură, prevenind distrugerea șapelor, a conductelor PEX și a finisajelor.

• Protecția cazanului (protecție retur): Monitorizează temperatura apei care se întoarce în centrală. Dacă aceasta este prea rece, modifică poziția vanei pentru a asigura un retur cald, prevenind condensul acid, coroziunea prematură și șocurile termice din schimbătorul de căldură.

• Funcția anti-îngheț: Pornește automat circulația apei în sistem dacă temperatura scade sub pragul critic de îngheț, eliminând riscul spargerii conductelor în perioadele reci de inactivitate.

• Funcția anti-stop: Previne griparea mecanică a rotorului pompei și blocarea actuatorului vanei în afara sezonului de încălzire (vara), activându-le periodic pentru scurte intervale de timp.

Specificații tehnice

Întrebări și răspunsuri

Ce avantaje aduce conectarea unui senzor exterior la controlerul RC-26v2?

Prin adăugarea senzorului exterior, automatizarea activează funcția de control meteo pe baza unei „curbe de încălzire”. Aceasta înseamnă că sistemul nu mai așteaptă să se facă frig în casă, ci ajustează proactiv temperatura agentului termic din instalație în funcție de cât de frig este afară. Rezultatul este un confort termic liniar și o economie considerabilă de combustibil.

Unde trebuie montată pompa și senzorul vanei pentru o funcționare corectă a sistemului de amestec?

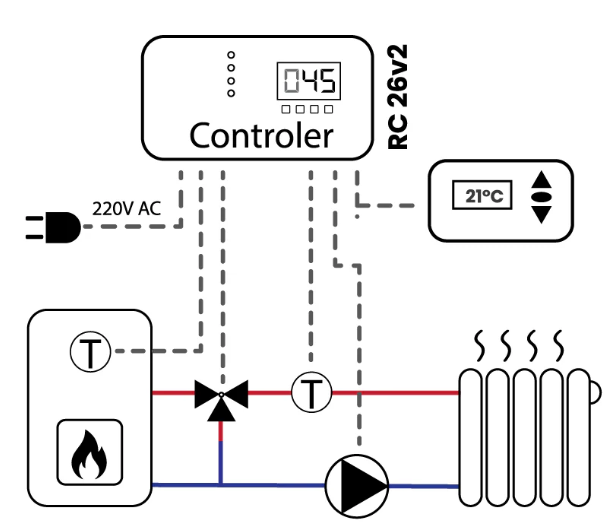

Pentru a asigura un control hidraulic exact și o citire precisă, pompa de circulație trebuie montată obligatoriu pe țeavă, după vana de amestec (pe circuitul de mixare). Senzorul de temperatură asociat vanei trebuie plasat pe conductă imediat după această pompă, pentru a citi exact temperatura apei mixate care pleacă spre calorifere sau pardoseală.

Ce accesorii sunt incluse în pachetul standard al acestui dispozitiv?

Pachetul se livrează echipat pentru instalarea de bază și conține: unitatea centrală de control (automatizarea RC-26v2), senzorul de temperatură destinat citirii apei din centrala termică și senzorul de temperatură dedicat circuitului vanei de amestec.

Notă tehnică importantă

• Siguranța pardoselii: Dacă utilizați acest echipament pentru a controla distribuția apei într-un sistem de încălzire prin pardoseală, este imperativ să setați și să verificați dublu parametrul de limitare a temperaturii maxime, pentru a nu depăși valorile recomandate de producătorul tubulaturii (de regulă, sub 45-50°C).

• Fixarea senzorilor: Asigurați un contact termic perfect între senzorii de temperatură și conductele aferente. Utilizați o izolație termică exterioară peste locul în care senzorul atinge țeava, pentru a evita interferențele aerului ambiental.

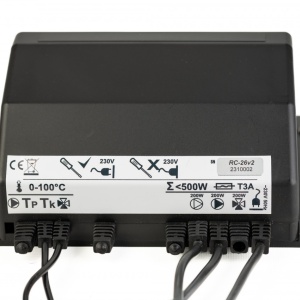

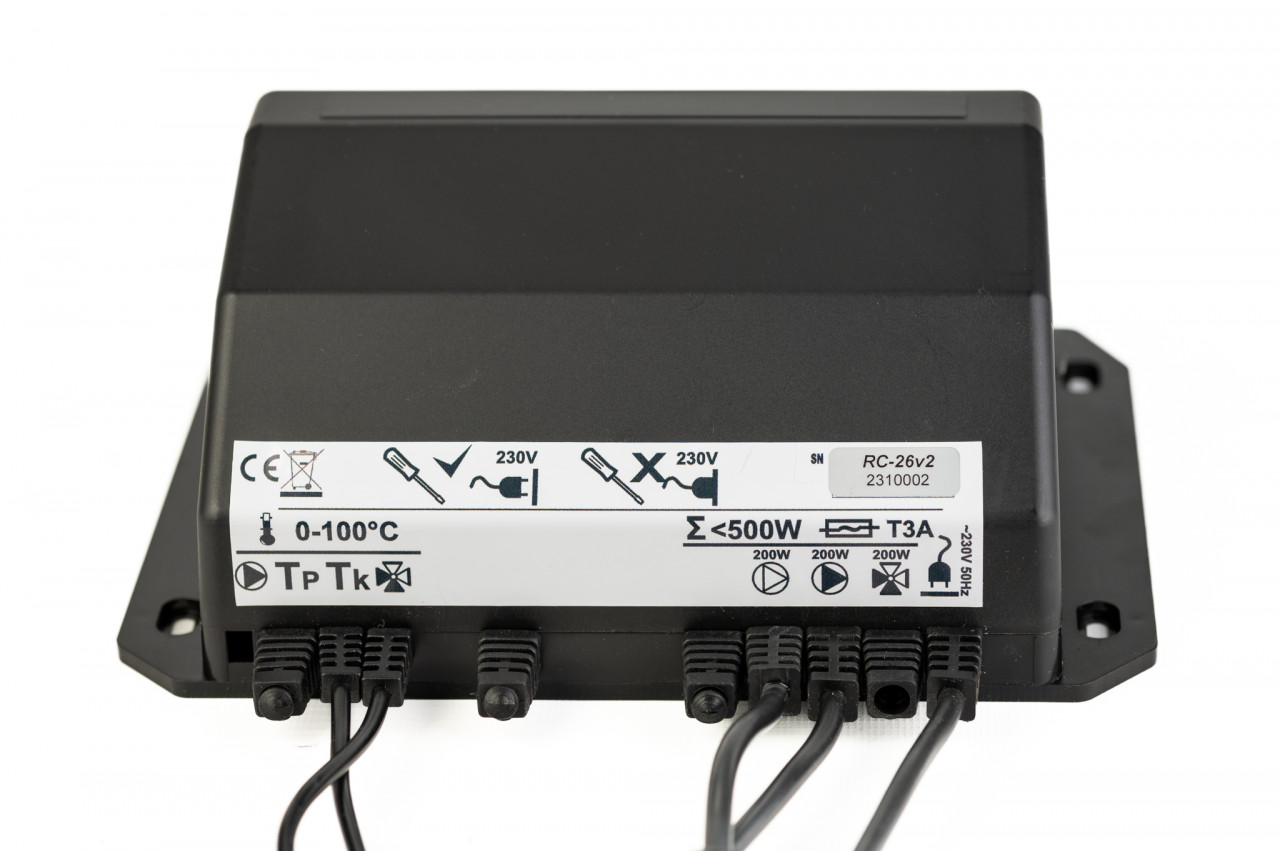

• Instalare specializată: Având în vedere că dispozitivul gestionează simultan motorul vanei și o pompă la tensiunea de 230V, montajul fizic, realizarea conexiunilor electrice și configurarea curbei de încălzire trebuie efectuate exclusiv de către un instalator sau electrician calificat.
