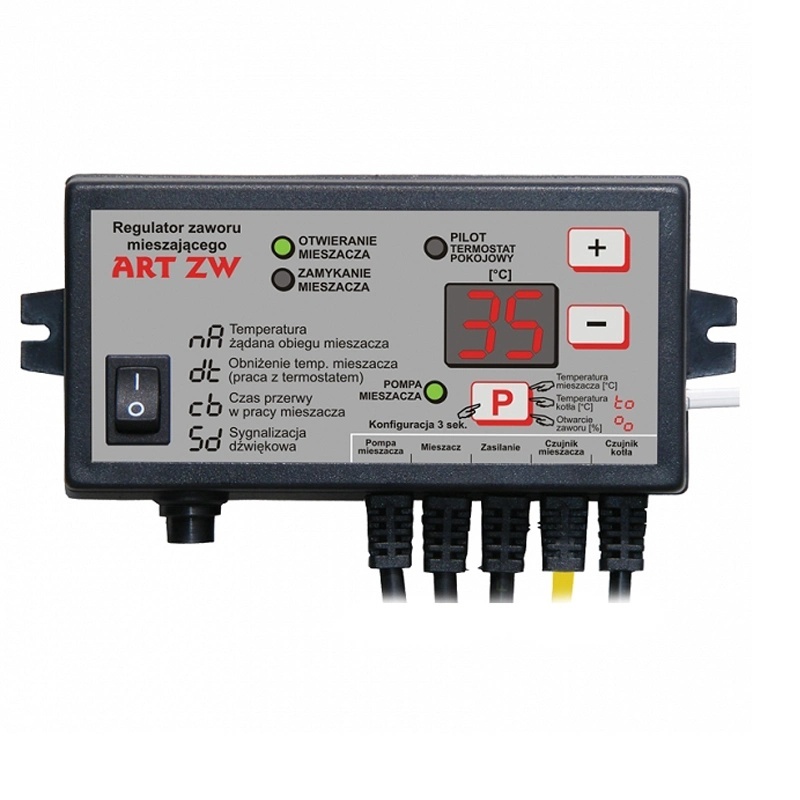

Controler vana amestec ART ZW, comanda pompa IC si actuatorul vanei de amestec
Descriere
Automatizare vană de amestec ART ZW – Control inteligent pentru radiatoare, pardoseală și retur
Controlerul cu microprocesor ART ZW este soluția dedicată și completă pentru gestionarea precisă a circuitelor de încălzire care utilizează o vană de amestec. Acest dispozitiv preia comanda servomotorului (actuatorului) vanei și a pompei de amestec, asigurând temperatura perfectă a apei care pleacă spre calorifere sau spre rețeaua de încălzire în pardoseală.
Prin conectarea unui termostat de cameră, ART ZW transformă un simplu circuit hidraulic într-un sistem complet automatizat, care reacționează instantaneu la nevoile de căldură din locuința ta.
De ce să alegi acest model? (Avantaje și Funcții)
-
4 Programe de funcționare (Versatilitate): Poate fi setat să controleze temperatura pentru: (1) circuit radiatoare, (2) circuit pardoseală, (3) protecție temperatură pe returul cazanului sau (4) control manual procentual (0-99%) al deschiderii vanei.
-
Control complet (Vană + Pompă): Gestionează sincronizat atât deschiderea/închiderea servomotorului vanei cu 3 sau 4 căi, cât și pornirea pompei de pe acel circuit.
-
Interacțiune cu Termostatul de Cameră: Când în casă s-a atins temperatura dorită (contactele termostatului se deschid), controlerul poate fi programat să scadă automat temperatura apei de pe circuit, economisind energie.
-
Protecții hidraulice vitale: Funcție Anti-îngheț (pornește pompa sub 5°C) și sistem Anti-stop (rotește pompa și mișcă vana timp de 1 minut la fiecare 14 zile vara, pentru a preveni blocajul calcaros).
-
Operare intuitivă: Împărțit inteligent în "Meniu Utilizator" (pentru setările zilnice) și "Meniu Instalator" (pentru parametrii avansați de calibrare hidraulică).
Date Tehnice și Sarcini de Ieșire
| Parametru tehnic | Valoare / Detalii specifice |
| Tensiune de alimentare | ~ 230 V / 50 Hz |
| Capacitate de sarcină (Ieșiri) | Pompă: 100 W / Actuator vană: 100 W |
| Senzor de temperatură | KTY 81-210 (0 – 100°C) |
| Protecție electrică | Siguranțe rapide 3.15 A |
| Consum de energie (doar controlerul) | 2 W |
| Condiții de funcționare (Ambient) | 5 – 45°C / Umiditate maximă 75% |
Setări Meniu Utilizator (Accesibil rapid)
Acest meniu îți permite să ajustezi setările de confort de zi cu zi:
| Parametru / Setare | Interval disponibil |
| Temperatura presetată a circuitului | Radiatoare: 0–90°C / Pardoseală: 0–50°C / Retur: 0–90°C / Manual: 0–99% |
| Scăderea temp. circuitului (când termostatul decuplează) | 0 – 90°C |
| Timp pauză vană dintr-un ciclu | 1 – 99 secunde |
| Semnalizare sonoră | 0 (Mut complet), 1 (Doar alarme), 2 (Fără sunet taste), 3 (Toate activate) |
Setări Meniu Instalator (Calibrare hidraulică)
Meniul dedicat specialiștilor, pentru acordarea fină a sistemului tău:
| Parametru / Setare | Interval disponibil |
| Program de funcționare | 0 (Radiator), 1 (Pardoseală), 2 (Protecție retur), 3 (Control procentual) |
| Tip termostat de cameră | 0/1 (Panou PILOT ProND / Orice termostat standard) |
| Timp deschidere totală actuator (servomotor) | 10 – 250 secunde |
| Timp funcționare vană dintr-un ciclu | 1 – 10 secunde |
| Histereză vană | 1 – 5°C |
| Temperatură maximă (Limita de siguranță pardoseală) | 35 – 70°C |
| Temperatură activare pompă amestec | ON (Permanent), 10 – 70°C, OFF (Oprită) |
| Semnalizare lipsă combustibil | OFF (Oprită) / 5 – 6°C |
Întrebări frecvente (Q&A)
-
La ce mă ajută programul de "Protecție retur"?
Dacă ai un cazan pe lemne sau cărbune din fontă/oțel, apa care se întoarce rece din calorifere poate provoca șocuri termice și condens coroziv în cazan. Setat pe acest program, ART ZW va comanda vana să amestece apa fierbinte din tur cu cea din retur, asigurându-se că centrala ta are o viață lungă și fără rugină.
-
Cum funcționează setarea de siguranță pentru pardoseală?
Încălzirea în pardoseală nu are voie să primească apă foarte fierbinte (riscă să strice șapa sau finisajele). Controlerul are un parametru dedicat care limitează strict temperatura maximă permisă pe circuit (ex: max 40°C), oferindu-ți siguranță totală.
Notă importantă pentru instalare: Acest echipament alimentează direct pompa de circulație și servomotorul vanei la tensiunea rețelei (230V). Pentru siguranța sistemului și pentru o calibrare corectă a timpilor de deschidere din meniul instalatorului, conexiunile electrice și punerea în funcțiune trebuie efectuate exclusiv de către personal tehnic sau un instalator autorizat.
