Unitate centrala ENGO ECB8 pentru incalzire prin pardoseala pentru 8 zone cu fir, 230V

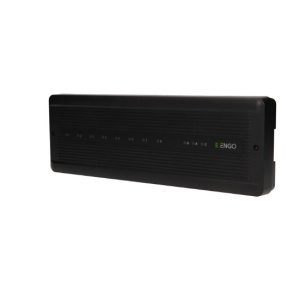

Centru de Comandă Încălzire în Pardoseală (8 Zone): ENGO ECB08M230 (230V)

ENGO ECB08M230 (ECB8-230) este inima sistemului dumneavoastră de încălzire în pardoseală. Această cutie de comandă cu fir, alimentată la 230V, este proiectată pentru a simplifica și eficientiza controlul termic în clădirile rezidențiale sau comerciale, oferind o gestionare precisă a temperaturii pe zone independente.

Acest centru de comandă preia informațiile de la termostatele de cameră și controlează inteligent actuatoarele termoelectrice, pompa de circulație și chiar sursa de căldură (cazanul/centrala), garantând un confort termic optim și o economie substanțială de energie.

Avantaje Majore și Funcționalitate

Control Centralizat pe 8 Zone: Permite conectarea și gestionarea independentă a până la 8 termostate de cameră. Puteți avea temperaturi diferite în 8 încăperi distincte, toate controlate din același panou!

Management Hidraulic Inteligent: Dispune de ieșiri dedicate pentru a controla automat Pompa de Circulație (230V) și Sursa de căldură / Cazanul (Volt Free / Contact fără potențial). Pompa și cazanul pornesc doar atunci când cel puțin una dintre cele 8 zone solicită căldură, prevenind funcționarea inutilă.

Capacitate Mare pentru Actuatoare: Fiecare dintre cele 8 zone dispune de conexiuni pentru actuatoare termoelectrice (230V). Atenție: Asigurați-vă că ieșirile pentru actuatoare nu sunt supraîncărcate.

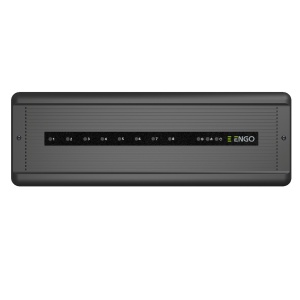

Monitorizare Vizuală Rapidă: Echipat cu o interfață cu LED-uri indicatoare. Puteți vedea dintr-o privire statusul fiecărei zone (1-8), precum și starea de funcționare a pompei, a cazanului și alimentarea cu energie.

---

Cum funcționează?

Termostatele de cameră montate în fiecare încăpere (conectate la intrările INPUT 1 - INPUT 8) măsoară temperatura.

Când o cameră necesită căldură, termostatul trimite un semnal către cutia de comandă.

Cutia de comandă ENGO ECB08M230 alimentează cu 230V actuatorul (sau actuatoarele) corespunzătoare acelei zone, deschizând circuitul de apă caldă. (Exemplu: Actuatoarele de tip Normal Închis (NC), cum ar fi modelul E30NC230, se vor deschide după aplicarea tensiunii de 230V ).

Simultan, centrul de comandă trimite semnal pentru a porni pompa de circulație și cazanul.

Când toate camerele au atins temperatura dorită, actuatoarele se închid, iar pompa și cazanul sunt oprite automat.

---

Conexiuni și Siguranță

Protecție Integrată: Echipamentul este protejat de o siguranță fuzibilă rapidă din sticlă (Cartridge fuse 5 x 20 mm, T6,3A), pentru a preveni deteriorarea în caz de suprasarcină.

Design Compact și Accesibil: Clemele de conectare sunt dispuse logic și ordonat:

Intrări pentru cele 8 termostate (INPUT 1 - 8).

Ieșiri pentru actuatoarele aferente celor 8 zone (OUTPUT 1 - 8).

Ieșire dedicată pentru pompă (PUMP) și ieșire liberă de potențial pentru cazan (BOILER).

Conexiune principală de alimentare 230V AC.

Date Tehnice Principale

Specificație / Parametru	Detalii Tehnice
Alimentare electrică	230V AC
Număr maxim de zone controlate	8 Zone Independente
Ieșiri Actuatoare	230V AC
Ieșire Pompă	230V AC
Ieșire Cazan / Sursă de căldură	Contact fără potențial (Volt Free)
Siguranță	Tub sticlă 5x20 mm, T6.3A



ATENȚIONARE IMPORTANTĂ PENTRU INSTALARE! Deoarece acest echipament controlează tensiuni de 230V AC care pot fi prezente la ieșirile actuatoarelor în funcție de starea termostatului, instalarea, cablarea termostatelor/actuatoarelor și punerea în funcțiune trebuie efectuate EXCLUSIV de către un instalator calificat sau un electrician autorizat, respectând normele de siguranță în vigoare! În timpul instalării (ex: dezizolarea firelor pe 40mm conform ghidului ), asigurați-vă întotdeauna că alimentarea principală este decuplată.
