Releu contactor electromagnetic RELPOL 230V cu soclu

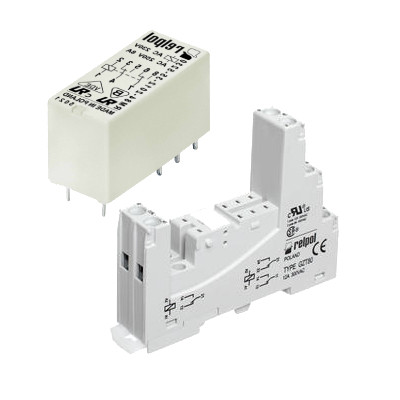

Ansamblu Releu Industrial: Releu Miniatura Relpol + Soclu GZT80 (Montaj Șină DIN)

Acest ansamblu reprezintă soluția standard în automatizările electrice pentru comutarea sigură a circuitelor. Combinând fiabilitatea releelor poloneze Relpol cu versatilitatea soclului GZT80, obțineți un sistem modular, ușor de înlocuit și de întreținut în orice tablou electric.

Configurație și Montaj

• Fixare Industrială: Soclul GZT80 este conceput pentru montaj rapid prin clipsare pe șină DIN standard (TH35), asigurând o organizare curată și rigidă în interiorul tabloului.

• Conexiuni Sigure: Bornierele cu șurub sunt dimensionate pentru a accepta conductori flexibili sau rigizi, garantând un contact electric ferm, rezistent la vibrații.

• Versatilitate (1 sau 2 Contacte): Soclul acceptă relee cu 8 pini, fiind compatibil atât cu configurația de 1 contact inversor (CO), cât și cu cea de 2 contacte inversoare, oferind flexibilitate în proiectarea logicii de comandă.

Date Tehnice Ansamblu (Relpol + GZT80)

Întrebări Frecvente (FAQ)

1. De ce ar trebui să folosesc un soclu (GZT80) în loc să lipesc firele direct pe pinii releului?

Utilizarea soclului este critică din trei motive: permite înlocuirea rapidă a releului în caz de defectare fără a desface firele, asigură o izolație electrică corectă între pini și oferă o fixare mecanică solidă, evitând riscul de scurtcircuit accidental.

2. Ce reprezintă izolația galvanică menționată?

Acest ansamblu permite separarea fizică a circuitului de comandă (de obicei de joasă tensiune, ex: 24V DC de la un PLC) de circuitul de putere (ex: 230V AC pentru un motor sau o pompă). Releul acționează ca o barieră, protejând automatizarea sensibilă de eventualele vârfuri de tensiune din rețea.

3. Cum știu dacă am ales releul potrivit (RM84 sau RM85)?

Ambele sunt relee miniaturale de înaltă calitate. Diferența principală poate consta în curentul maxim suportat de contactele releului (de obicei 8A sau 16A). Asigurați-vă că verificați curentul consumat de sarcina dumneavoastră (motor, lampă, solenoid) și alegeți releul cu un curent nominal cel puțin egal sau mai mare.

AVERTISMENTE ȘI RECOMANDĂRI DE INSTALARE

• SIGURANȚA ELECTRICĂ: Instalarea trebuie efectuată cu alimentarea electrică generală oprită. Contactele nefixate corect în bornele soclului pot genera arcuri electrice și supraîncălzire. Asigurați-vă că șuruburile sunt strânse ferm, fără a degrada filetul.

• CAPACITATEA DE COMUTARE: Verificați sarcina maximă a releului specific (RM84/RM85) din fișa tehnică a acestuia. Deși soclul suportă 12A, releul propriu-zis poate avea limite diferite. Nu depășiți niciodată sarcina maximă a releului, altfel contactele se vor suda și acesta va rămâne blocat "pornit".

• MEDIUL DE LUCRU: Soclurile GZT80 sunt destinate spațiilor închise (tablouri electrice). Evitați instalarea în locuri cu umiditate extremă sau praf metalic care poate favoriza descărcări electrice între pinii soclului.
