Controler pompa de circulatie REGLER RC 22v2, comanda pompa IC sau ACM alternativ BY-PASS
Descriere

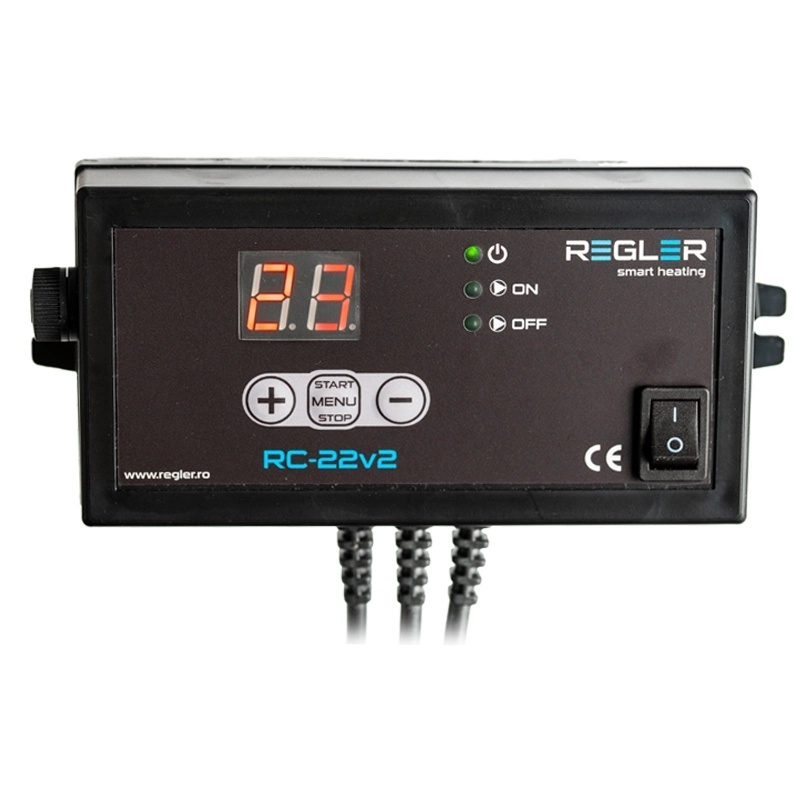

Controlerul cu microprocesor REGLER RC-22v2 este o automatizare fiabilă destinată gestionării pompelor de circulație pentru încălzire centrală (IC) sau apă caldă menajeră (ACM) sau (BYPASS). Dispozitivul rezolvă problema uzurii premature a pompelor și a consumului inutil de energie electrică, activând sau dezactivând circulația apei strict pe baza pragurilor de temperatură stabilite. Astfel, optimizează transferul termic, previne răcirea sistemului după stingerea focului și prelungește durata de viață a instalației hidraulice.
Funcționalitate și principiu de operare
Sistemul este conceput pentru a automatiza funcționarea pompei de circulație, adaptându-se cu ușurință nevoilor specifice ale instalației termice prin intermediul unor algoritmi simpli, dar extrem de eficienți:
-

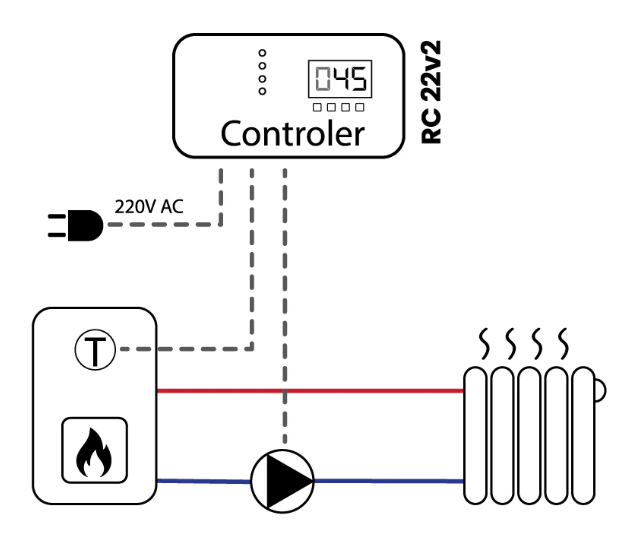

Control inteligent al pompei: Regulatorul pornește pompa la o temperatură prestabilită și o oprește automat dacă centrala se răcește (de exemplu, la epuizarea combustibilului). Această abordare elimină funcționarea în gol și recircularea apei reci prin calorifere.
-

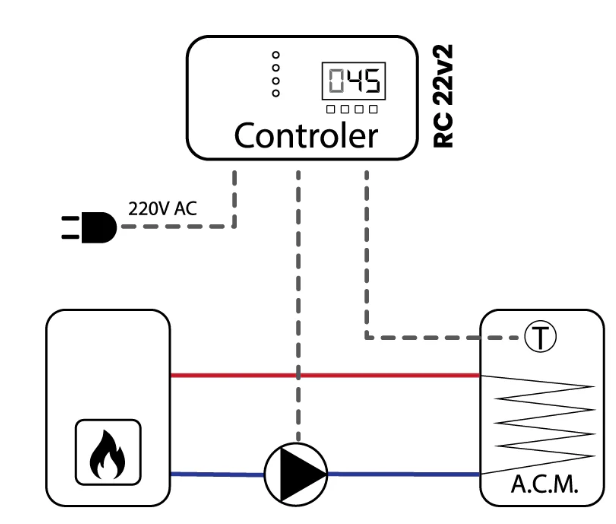

Versatilitate (IC, ACM sau By-Pass): Poate fi configurat pentru a trimite agent termic în calorifere sau pentru a încărca boilere de apă caldă menajeră. Datorită funcționării bazate pe o histereză de 2°C, dispozitivul oprește pompa la atingerea temperaturii dorite și o repornește doar când apa se răcește ușor, menținând un echilibru termic optim.
-
Eficiență energetică ridicată: Prin oprirea pompei atunci când circulația apei nu mai aduce niciun beneficiu termic, controlerul generează economii substanțiale la factura de electricitate, având el însuși un consum propriu neglijabil, de doar 2W.
Funcții de siguranță
Echipamentul integrează mecanisme vitale pentru a proteja integritatea sistemului de încălzire și a componentelor mecanice:
-
Protecție la supraîncălzire: Monitorizează permanent temperatura apei din sistem. Dacă valoarea atinge pragul critic de 85°C, sistemul de protecție intervine pentru a preveni fierberea apei și defectarea componentelor sensibile.
-
Funcția Anti-stop: Previne blocarea și griparea rotorului pompei din cauza depunerilor de calcar în perioadele lungi de inactivitate (de exemplu, pe timpul verii). Controlerul activează automat pompa pentru intervale scurte, menținând-o operațională.
-
Funcția Anti-îngheț: Monitorizează temperatura agentului termic în afara sezonului de foc. Dacă senzorul detectează o scădere periculoasă a temperaturii (spre 0°C), declanșează circulația apei pentru a preveni înghețarea și fisurarea conductelor.
Specificații tehnice
| Parametru | Detalii tehnice |
| Tensiune de alimentare | 230V / 50Hz (curent alternativ) |
| Sarcina maximă a ieșirii (Pompă) | 200W (Curent nominal 1A) |
| Consum propriu de putere | 2W |
| Interval de setare a temperaturii | 25°C – 95°C |
| Interval de măsurare a temperaturii | 0°C – 99°C |
| Temperatura de pornire | 10°C – 99°C |
| Prag activare protecție termică | 85°C |
| Histereză | 2°C (valoare fixă) |
| Limită termică senzori | Maxim 100°C |
Întrebări și răspunsuri
Cum funcționează oprirea și pornirea pompei cu ajutorul histerezei?
Dacă utilizați controlerul pentru prepararea apei calde, acesta va opri pompa exact la temperatura pe care o setați (de exemplu, 60°C). Pentru a evita uzura motorului prin comutări dese, pompa se va reporni automat doar atunci când apa din sistem se răcește cu 2°C sub acel prag (la 58°C).
Pentru ce tip de instalații este cel mai recomandat acest model de controler?
Modelul RC-22v2 este extrem de versatil. Este ideal atât pentru pompele de circulație destinate încălzirii centrale, cât și pentru pompele care încarcă boilere de apă caldă menajeră (A.C.M.) sau pentru pompele de amestec (By-Pass) care au rolul de a proteja cazanul împotriva șocurilor termice (condens acid).
Ce accesorii sunt livrate în pachetul standard?
Dispozitivul se livrează complet echipat, pregătit pentru o montare rapidă. Pachetul conține unitatea de control, senzorul de temperatură și cablajele preinstalate necesare.
Notă tehnică importantă
-
Amplasare senzor: Pentru o funcționare impecabilă a protecțiilor și a histerezei, asigurați-vă că senzorul de temperatură are un contact termic perfect cu țeava sau cu teaca cazanului/boilerului. Utilizați material izolator peste senzor pentru a măsura temperatura apei, nu pe cea a aerului din încăpere.
-
Instalare sigură: Deoarece echipamentul operează la tensiunea de 230V, montajul fizic pe perete sau pe centrală și realizarea legăturilor electrice trebuie efectuate exclusiv de către un instalator sau un electrician calificat.
